接入流程

概述​

该部分会详细讲述如何接入使用YOMOV SDK的完整流程

接入方式主要分为两种:

  1. 接入YOMOV SDK Core + YOMOV SDK Creator

  2. 仅接入YOMOV SDK Core

📌

接入区别说明:

  • SDK Creator中除了提供的额外的开发者提效功能,核心区别在于SDK Creator包含了【多人同步】及相关能力

  • 玩家多人同步在LBEVR中非常关键:跟角色动作、手势交互、大空间路径、多应用桥接等都存在一定耦合性;因此即使【多人同步】并非接入分发平台的必选项,在内容中无定制多人玩法的情况下,我们仍强烈推荐使用YOMOV Multiplayer Sync 能力,这是由数十款LBEVR及上百个场馆长期验证过的稳定能力,能够最大程度确保多人稳定性,以及极大减少接入中的调试工作量

流程A:接入SDK多人同步​

接入全流程演示视频:

步骤一:初始化设置​

SDK初始化过程主要涉及底层插件加载、配置读取、播控接入、放映鉴权、大空间路径加载等LBE分发核心能力,是接入大空间分发的基础

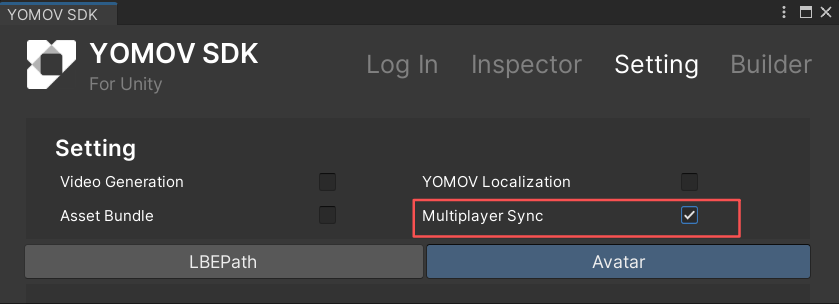

  1. 在菜单栏YOMOVSDK -> Setting中,勾选Multiplayer Sync选项

  2. 添加YOMOV初始化组件

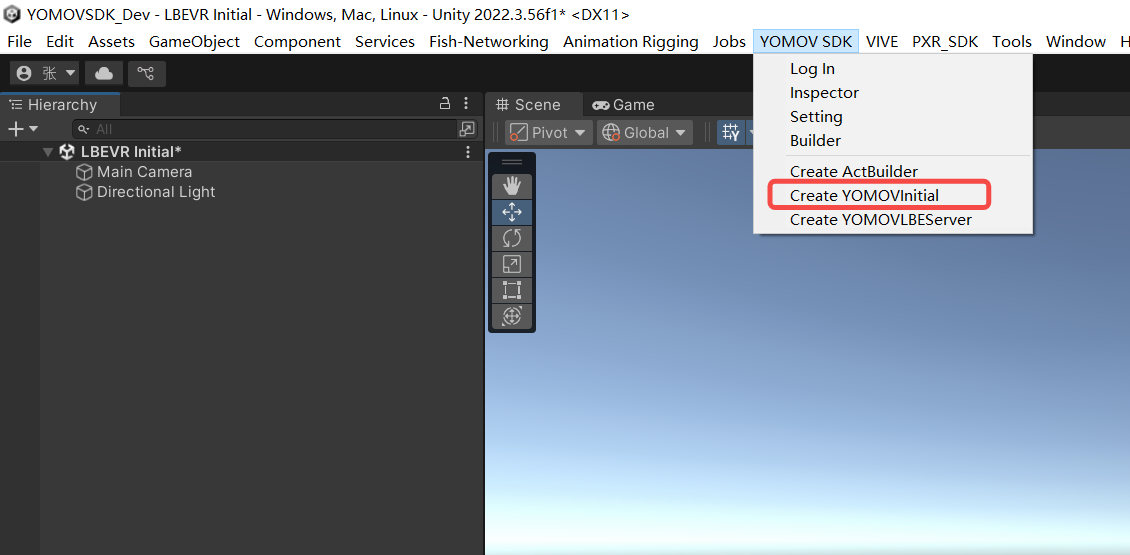

    1. 打开VR应用的初始化场景,在YOMOV SDK菜单中,点击【Create YOMOVInitial】按钮

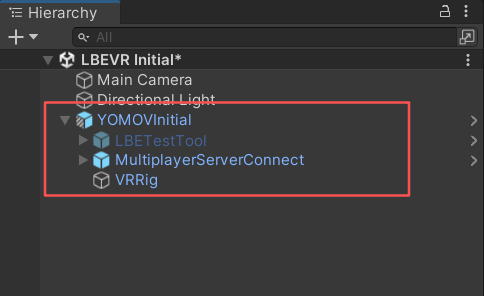

    在初始化场景中添加YOMOVInitial组件

    在初始化场景中添加YOMOVInitial组件

    添加YOMOVInitial组件

    添加YOMOVInitial组件

  3. 关联绑定XROrigin功能

    1. 打开创建好的YOMOVInitial预制体变体,将应用中自带的XR Origin物体拖拽到YOMOVInitial -> VRRig下,这里建议使用XRI中的手势交互变体

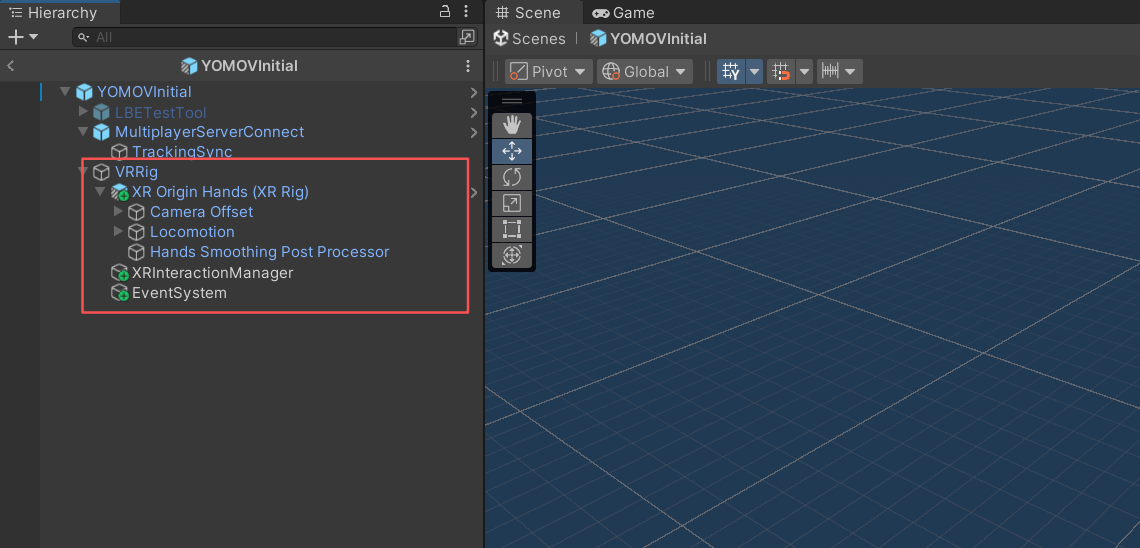

      XR Origin设置在VRRig节点下

      XR Origin设置在VRRig节点下

    2. 在YOMOVInitial中选中VRRig物体,在AddLBEInterator组件上点击【Add LBE Interactor】按钮,在XROrigin中一键添加大空间路径交互相关组件

      1. 注:用于实现玩家走出内容边界后,进入虚空的交互效果

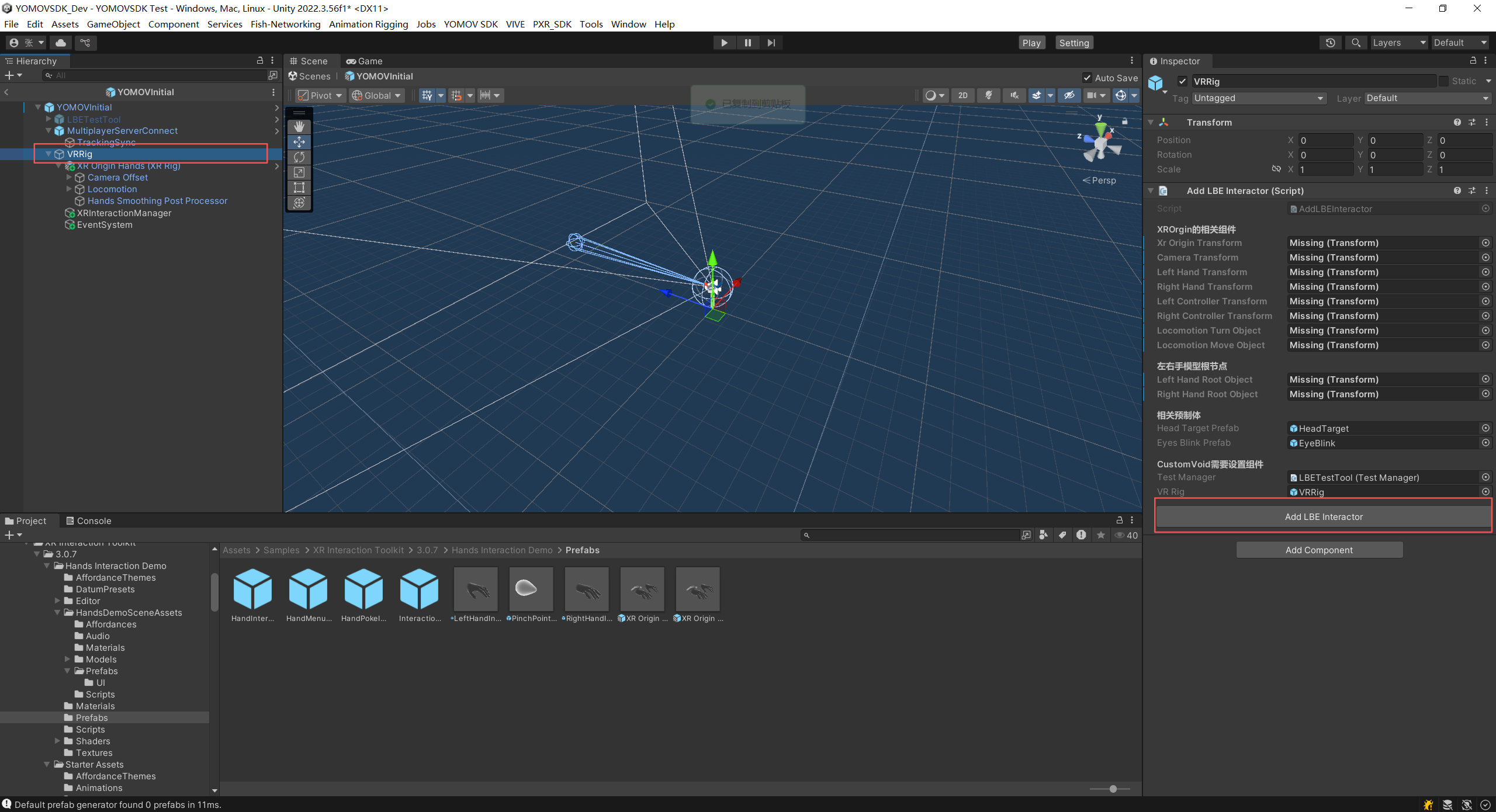

      Add LBE Interactor操作入口

      Add LBE Interactor操作入口

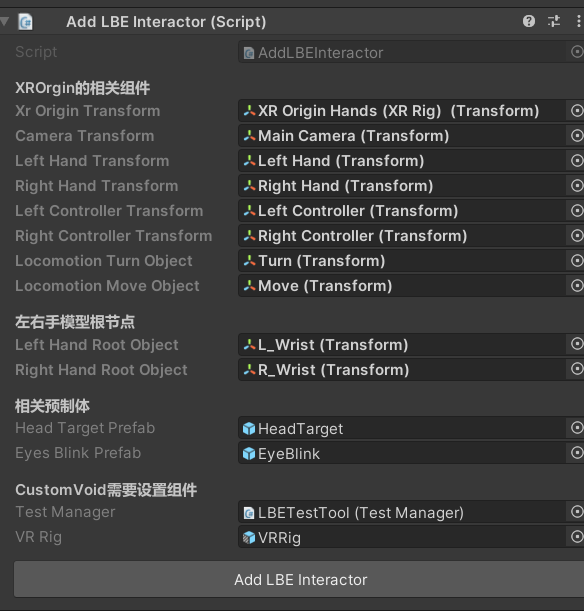

      添加完成后效果

      添加完成后效果

    3. 在YOMOVInitial中选中MultiplayerServerConnect物体,在BindXROriginData组件上点击【Bind XROrigin Data】按钮,将XROrigin中位姿与手势数据跟多人同步组件进行绑定关联

      1. 注:实现玩家的位姿与手势数据,现实多人服务同步

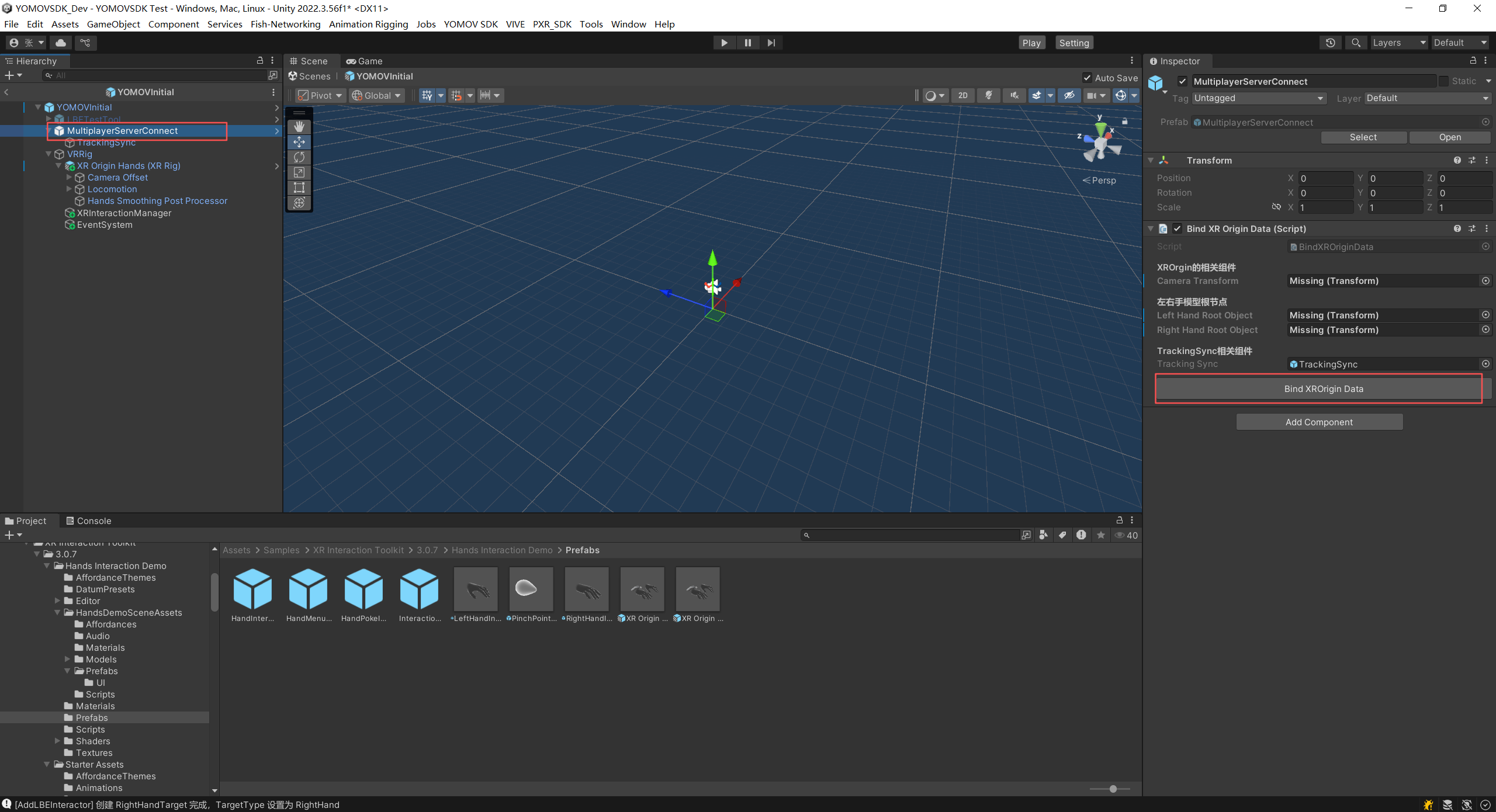

      Bind XROrigin Data操作入口

      Bind XROrigin Data操作入口

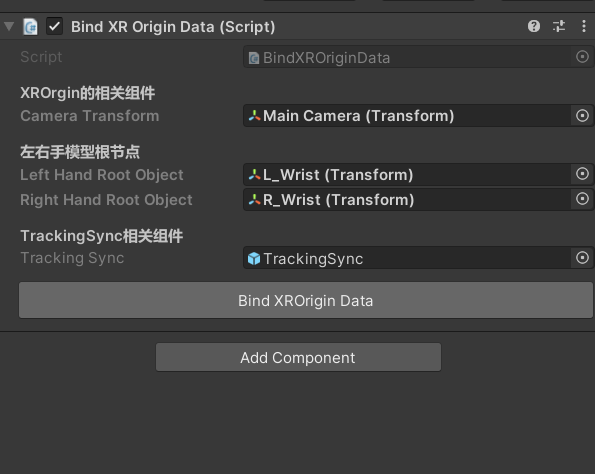

      绑定完成后效果

      绑定完成后效果

【YOMOVInitial】组件说明:

GameObjects

Components

添加方式

YOMOVInitial

插件&配置读取、放映鉴权、运营系统通信

  • XRSDK Init:初始化读OpenXR、XRI等底层插件库

  • Core Config Manager:数据配置管理

  • XR Component Manager:一键添加并绑定VRRig中组件

    • 绑定按钮:Bind XROrigin Data
  • Yomov Client Manager:事件接收管理

  • Void Boundary:创建虚空空间

  • Yomov Act Manager:路径服务通信建联及数据读取

自动添加

MultiplayerServerConnect

多人服务器建联及数据同步

  • Single Avatar:发送玩家位姿数据给服务器

  • Hand Tracking Data Source:发送手势数据给服务器

  • Bind XROrigin Data:一键绑定XROrigin位姿及手势数据

自动添加

LBETestTool

测试工具

  • Test Tool Manager:测试工具管理器

自动添加

MenuList

自动添加

HandMenuWristButton

  • Hand Menu:手部菜单

自动添加

SceneSelectManager

  • Scene Select Manager:选择切换场景面板

  • Hand Menu Track:绑定手柄位置

自动添加

TimelineSpeedManager

  • Timeline Speed Manager:放映速度管理面板

  • Hand Menu Track:绑定手柄位置

自动添加

VRRig

  • AddLBEInterator:添加大空间交互相关组件

自动添加

XRInteractionManager

  • XR Interaction Manager

手动一键添加

EventSystem

  • Event System

  • XR UI Input Module:手柄数据输入映射管理

手动一键添加

XROrigin

自主创建

MainCamera

HeadTarget

  • VR Boundary Target :玩家或手部靠近边界后回显

手动一键添加

Collider

  • Rigidbody

  • SphereCollider

手动一键添加

EyeBlink

  • Animator

  • Player Blink Controller:切换Act章节自动播控黑场转场特效

手动一键添加

Left Controller

LeftHandTarget

  • VR Boundary Target:玩家或手部靠近边界后回显

手动一键添加

Right Controller

RightHandTarget

  • VR Boundary Target:玩家或手部靠近边界后回显

手动一键添加

步骤二:创建大空间路径(动态)​

对于【大空间奇境】类型应用,优先选择【动态路径】实现方式,可更精确适配到不同场馆地图 大空间路径设置与管理,是LBEVR SDK中最核心的步骤,需要基于内容体验对路径单元进行合理拆分,并设置其触发切换的逻辑及顺序,是SDK接入的核心开发及调试工作 大空间路径划分设置最佳实践详见:大空间最佳实践

选择路径类型​

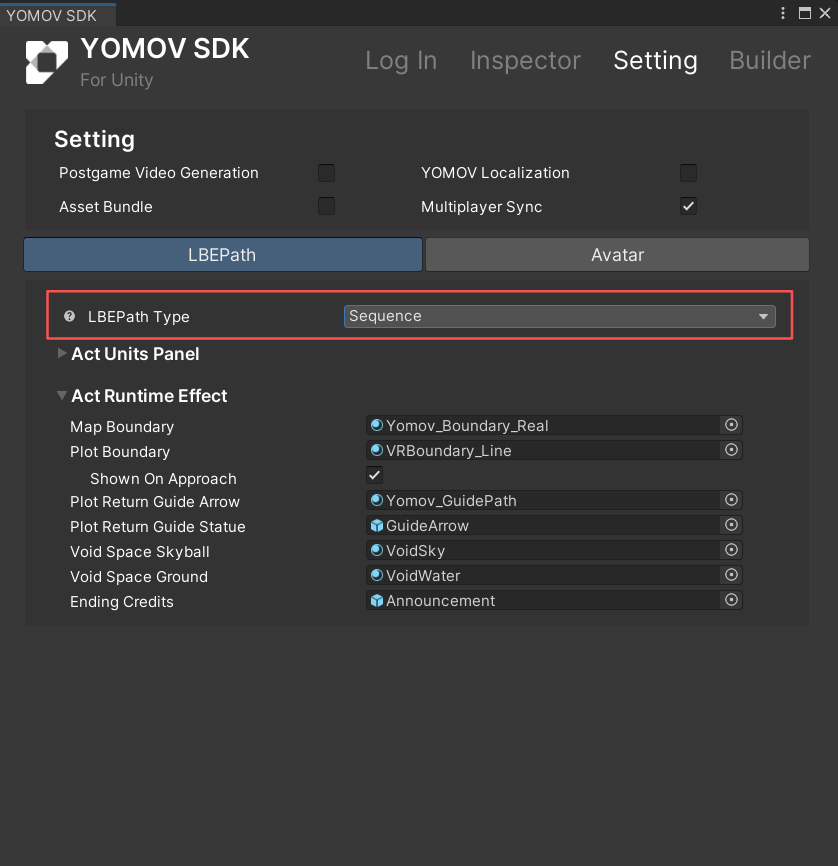

  1. 点击顶部YOMOVSDK菜单栏,选择Setting -> LBEPath选项

    1. 在LBEPath Type中,选择【Sequence】类型,则为动态路径实现方式

创建ActBuilder​

  1. 点击顶部YOMOV SDK菜单栏,点击Creat ActBuilder选项,在场景中创建ActBuilder组件

    1. ActBuilder中包含二级子物体:Act和Plot,这两个物体后续将用于创建大空间路径

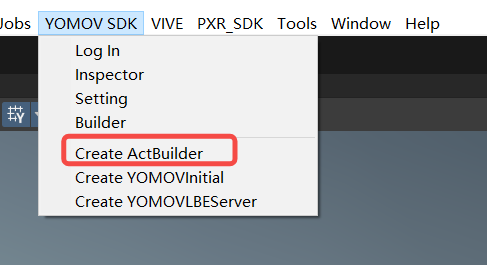

    创建ActBuilder入口

    创建ActBuilder入口

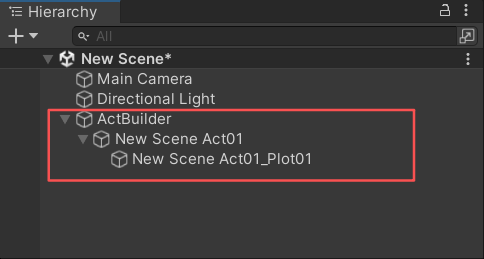

    创建的ActBuilder及子物体

    创建的ActBuilder及子物体

设置Plot参数​

Plot是大空间路径系统中的【内容单元】,是决定玩家当前能体验到的内容范围(超出范围则进入虚空环境);多个Plot内容单元将组成Act路径单元。概念解释详见:产品简介 ->Plot概念说明

  1. 设置Plot类型

    1. 选中Plot物体中【Plot Boundary】组件,找到Plot Type设置

    2. 若当前内容是通过玩家行走的方式进行体验,则Plot Type选择Walking

    3. 若当前内容是通过乘坐载具移动的方式进行体验,则Plot Type选择Vehicle

      1. 在Related Vehicle中,关联对应载具物体;关联后运行内容,Plot边界会随着载具而移动,并在大空间坐标中保持不变

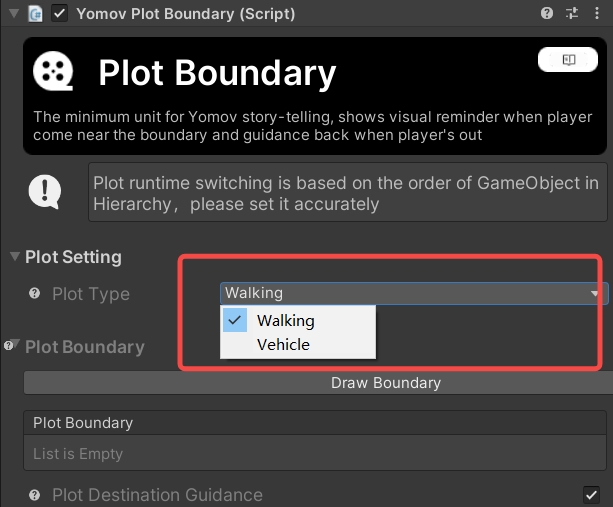

        内容单元类别:行走体验

        内容单元类别:行走体验

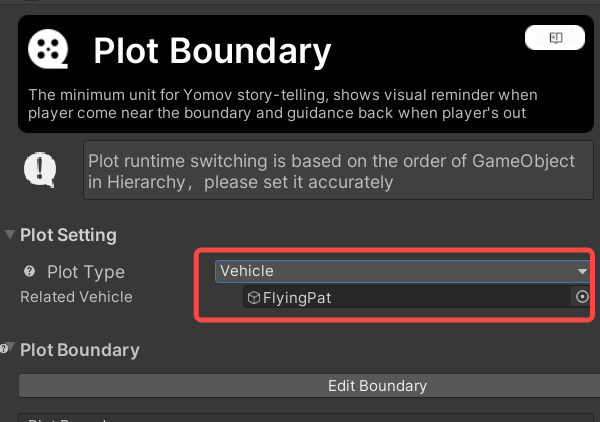

        内容单元类别:载具体验

        内容单元类别:载具体验

  2. 绘制Plot范围

    1. 点击【Draw Boundary】按钮,进入绘制边界的编辑状态

    2. 将鼠标在场景关卡中依次点击进行绘制,最后将结束点与开始点收尾相接形成封闭图形,即完成绘制;通过mesh平面检测找到绘制顶点,并以首个顶点高度依次绘制后续点,确保生成平面多边形

      1. 注:若无法看到Plot边界,请检查右上角Gizmos显示是否有打开

                                                      绘制Plot边界操作流程
    3. 点击【Quit Drawing】按钮,或者按两下Esc键,即可退出编辑状态

    4. 点击【Edit Drawing】按钮,将进入编辑状态,可对Plot范围进行二次编辑

      1. 鼠标靠近顶点回显坐标轴,长按拖拉移动进行调整

      2. 鼠标靠近边界回显添加顶点按钮,点击后在多边形中添加顶点,且支持移动修改

      3. 注:删除顶点需在面板中点击删除按钮,若点击Esc会删除整个组件

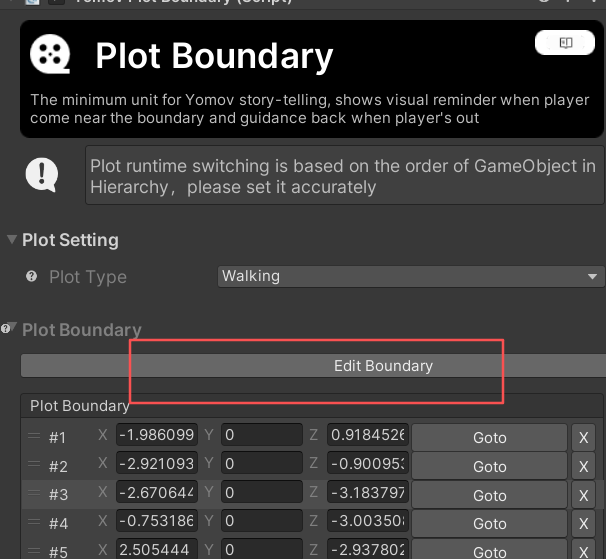

      编辑边界

      编辑边界

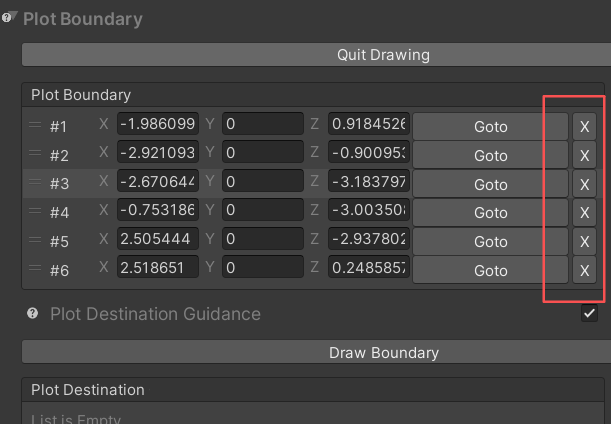

      删除顶点

      删除顶点

  3. 设置玩家体验指引(可选)

    该功能用来告诉并指引玩家,当前需要走到哪个位置进行体验内容,尤其是在单元切换的时候 一般建议不使用该功能,而是通过角色表演或内容原生的交互设计去进行引导提示,告诉玩家当前需要走到哪里,尤其是在单元切换的时候

    • 使用流程跟Plot边界绘制类似,点击【Draw Boundary】按钮进入编辑态,在场景中绘制多边形顶点,并最后收尾形成闭环,完成绘制;最后点击【Quit Drawing】完成绘制

      • 注:内容体验指引需要绘制在Plot范围内,否则会报错提示
    • 在Display Timing中,设置引导范围出现的时间,这个时间是以Plot单元开始回显时进行统计的

  4. 创建多个Plot单元

    1. 允许在1个Act中设置多个Plot。在Act Unit组件中,点击【Create Plot】按钮进行创建,每个Plot的范围及设置操作同上

      1. 注:当一个Act中设置多个Plot时,需确保多个Plot平面高度保持一致,否则会进行报错提示

    2. 多个Plot位置衔接

      1. 单个Act中的多个Plot在物理空间体验上是连续,因此Plot位置在设置时必须相互交叠,才能保证体验不被打断;如果2个Plot之间未两两叠加,系统会进行报错提示

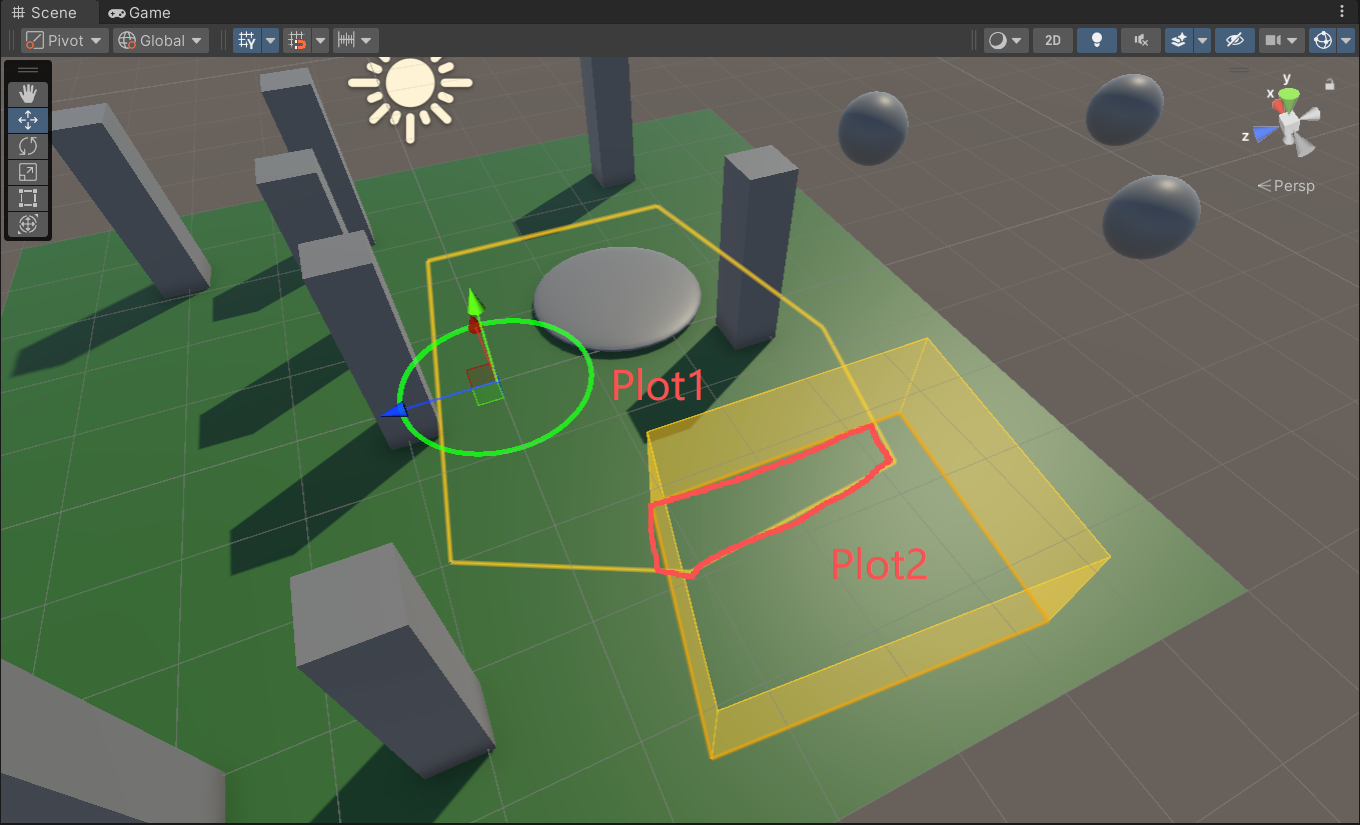

        正确示例:Plot彼此交叠

        正确示例:Plot彼此交叠

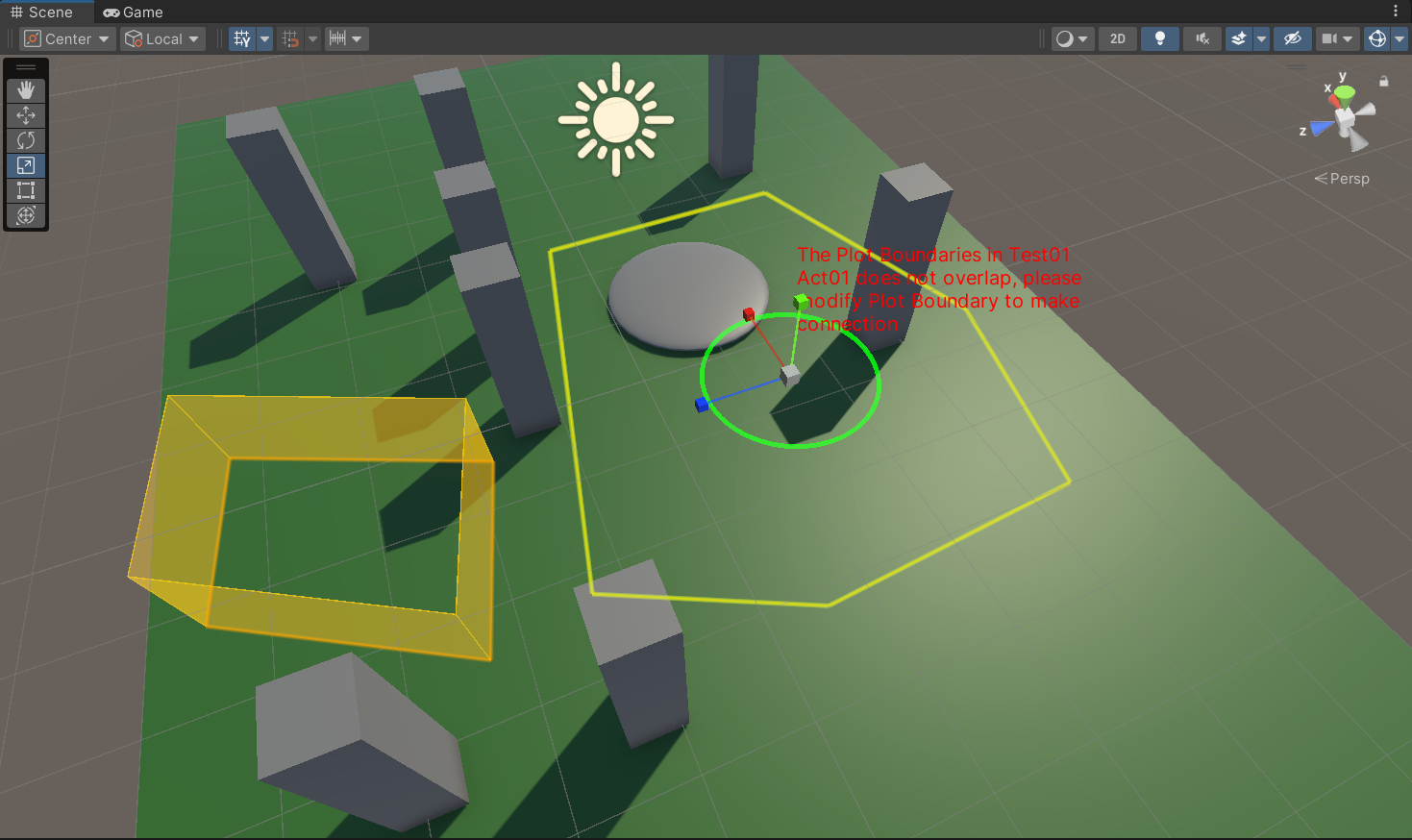

        错误示例:Plot不产生交叠

        错误示例:Plot不产生交叠

    3. 多个Plot绘制最佳实践详见:Plot绘制最佳实践

设置Act参数​

Act边界是多个Plot边界的总和,是基于Plot范围生成的,自己本身不支持修改范围; Act路径单元是LBEVR路径分发适配的最小单元,Plot内容单元是内容体验(虚空边界)的最小范围 概念解释详见:Act概念说明

  1. 自动生成Act范围

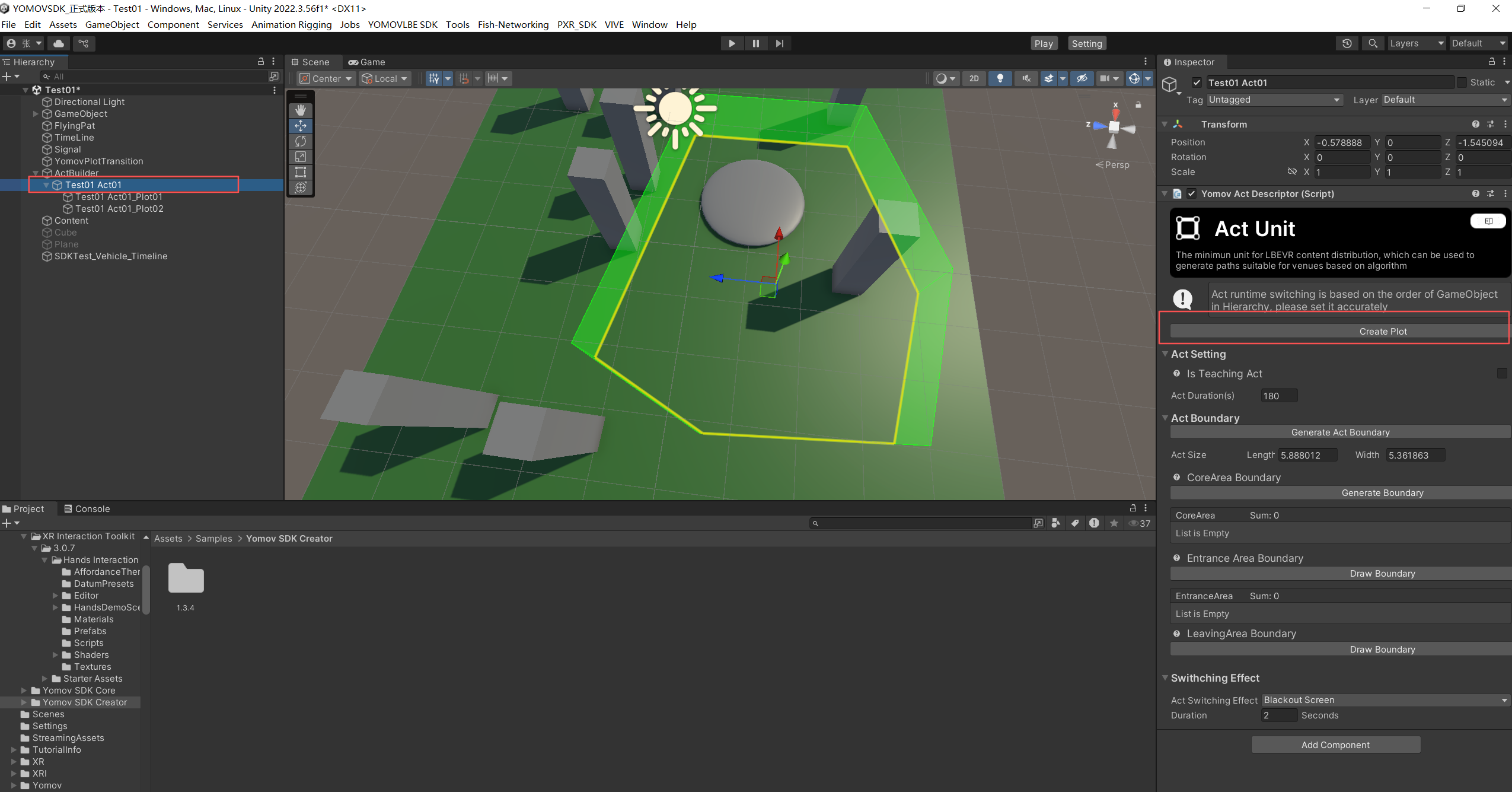

    1. 绘制完成Plot后,会基于该Act下所有Plot并集范围自动生成Act范围(下图绿色边界)

    2. 提示:Act路径单元任意边长尺寸超过7*10m,会警告提示尺寸过大不利于线下分发,但SDK不会在绘制过程中进行拦截

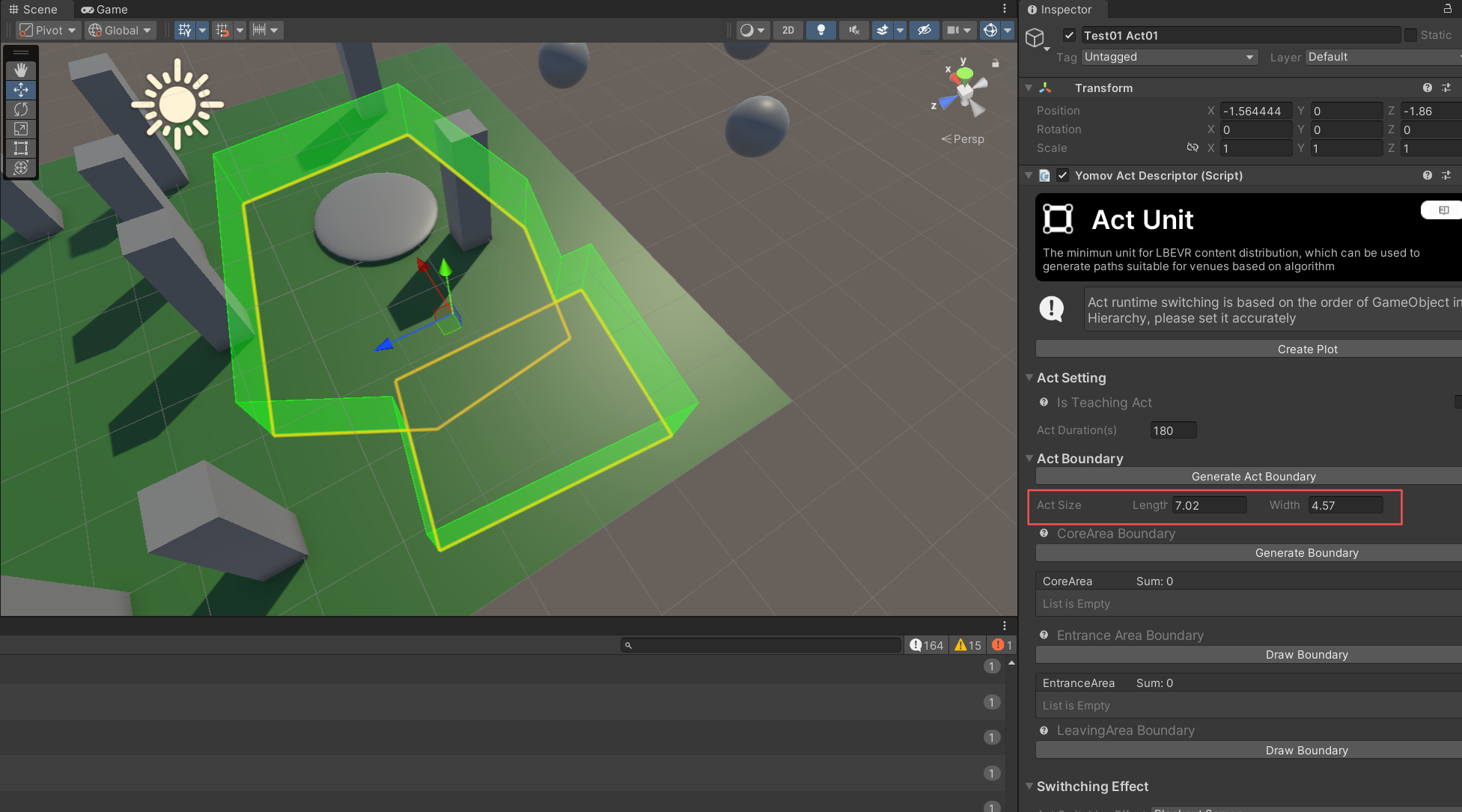

      10*7范围内

      10*7范围内

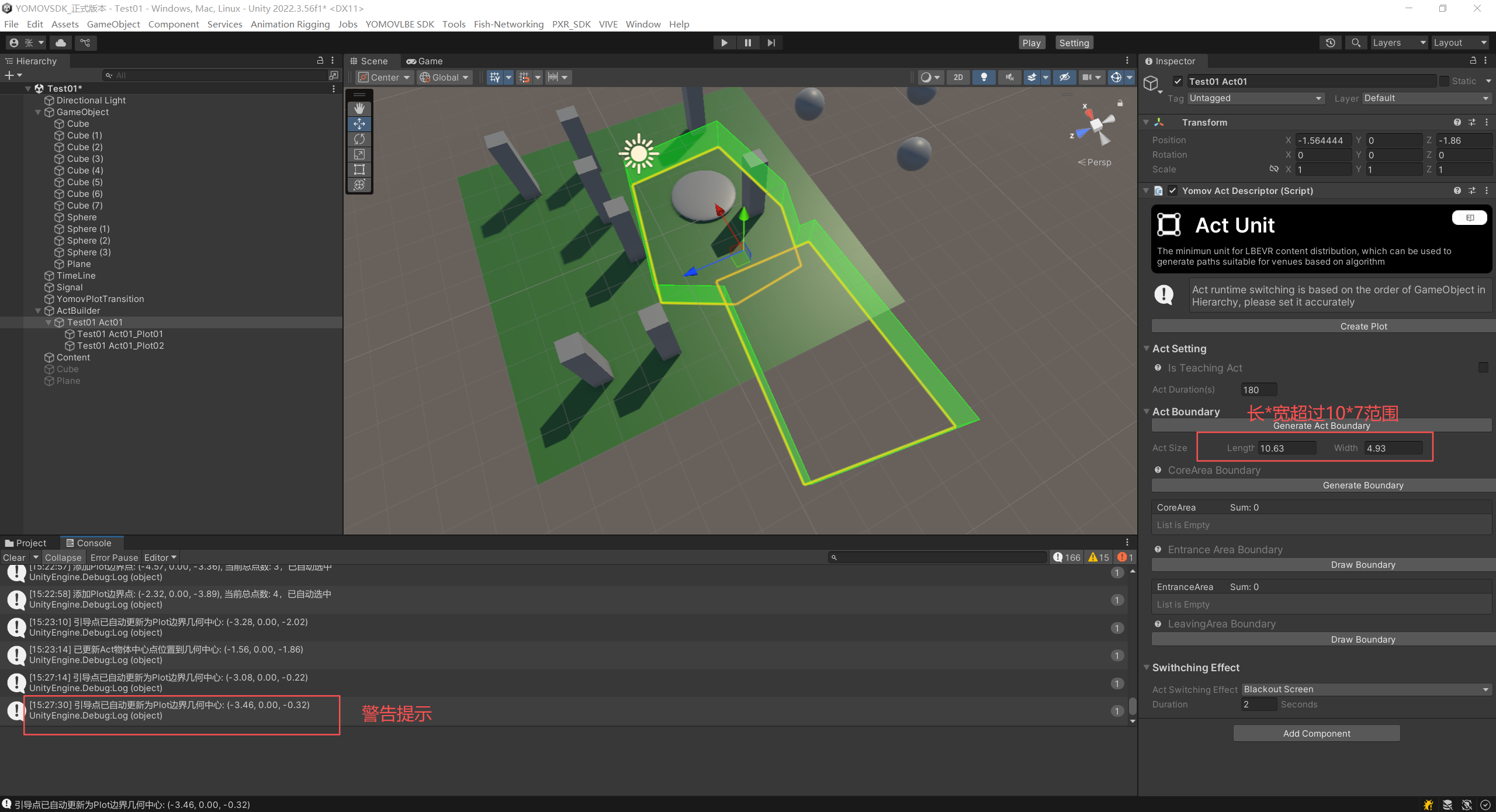

      长宽(任一)超过10*7范围

      长宽(任一)超过10*7范围

  2. 设置路径单元核心参数

    📌

    后续在LBEVR分发过程中,需要将一系列离散的路径单元(Act),通过首尾相连的方式组合成可连续体验的路径,适配不同的场馆地图;因此需要在Act中设置进入区(Entrance Area)、退出区(LeavingArea),用于给到高坪效算法作为路径连接计算输入,概念说明详见:大空间概念说明

    同时,在一些难以避免超出场地边界的情况下,我们希望能确保玩家的核心体验路径不会被阻塞,而一些探索区域可以被舍弃掉;因此需要设置核心体验区(CoreArea),作为更高权重的Act边界等级输入给到算法

    1. 设置核心体验区范围

      1. 绘制完成Plot后,会基于Act在CoreArea Boundary字段下,点击【Create Boundary】按钮,可基于Act边界自动向内缩2m,生成默认核心区边界范围;

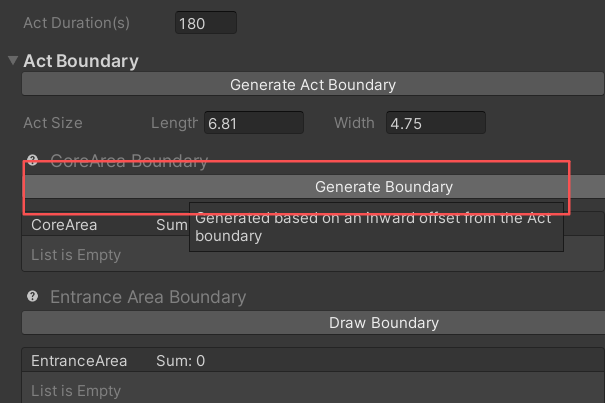

        生成核心区边界

        生成核心区边界

        自动生成的核心区边界

        自动生成的核心区边界

      2. 如果自动生成的核心区边界,跟玩家在VR中的核心体验路径不符合,支持进行二次编辑;操作逻辑跟Plot边界操作方式一致:即点击【Edit Boundary】按钮进入编辑态,支持调整、添加及删除顶点位置

    2. 设置进入区范围

      1. 在 EntranceArea Boundary 字段下,点击【Draw Boundary】按钮,进行绘制

      2. 操作方法:点击【Edit Boundary】按钮进入编辑态,鼠标在场景关卡中依次点击进行绘制,最后将结束点与开始点收尾相接形成封闭图形,即完成绘制

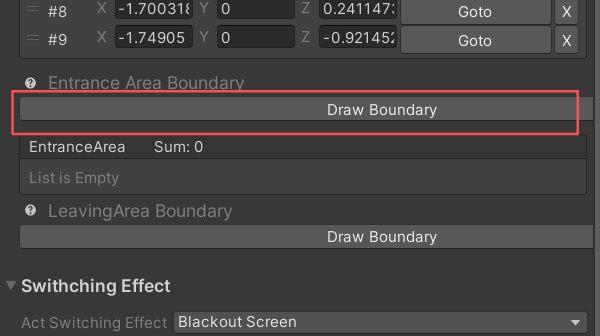

        绘制按钮

        绘制按钮

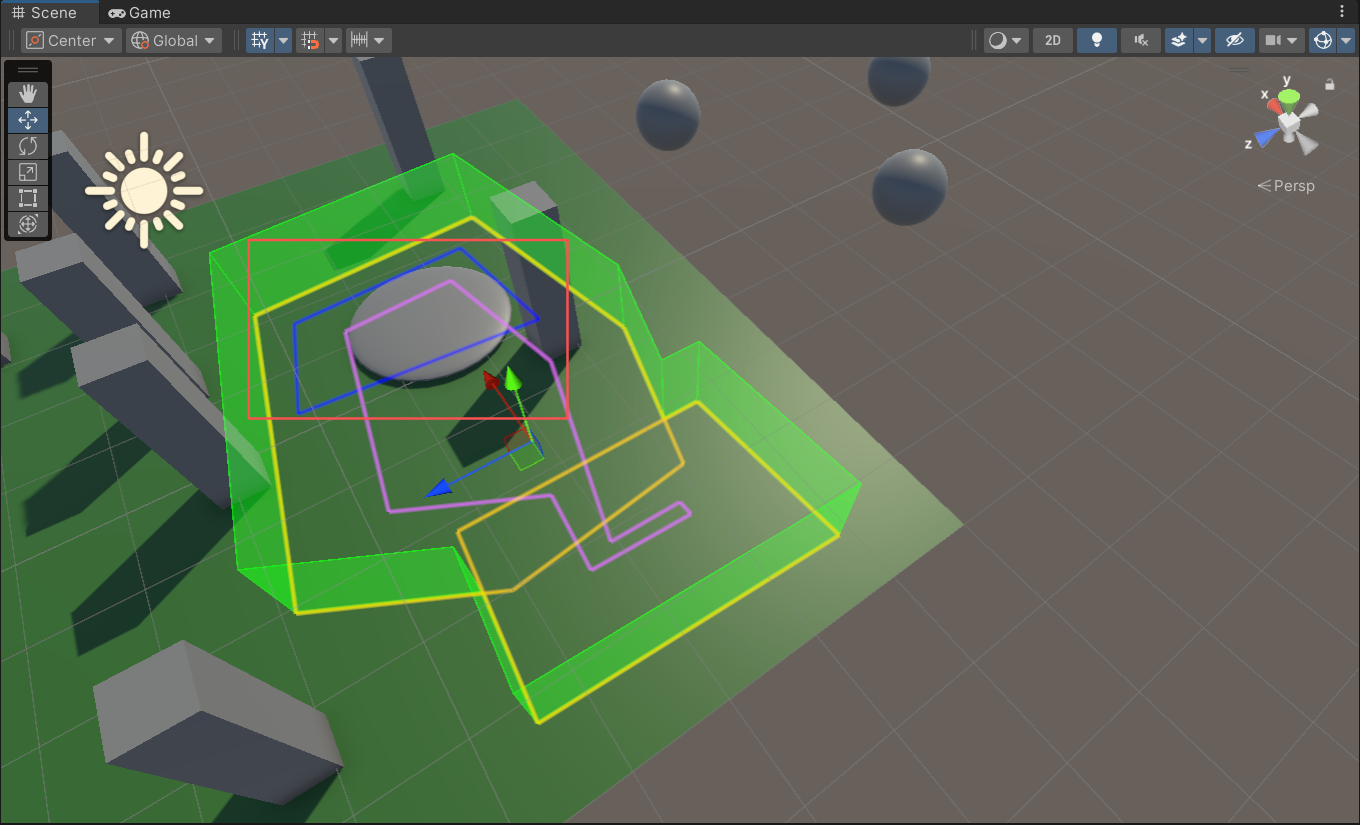

      进入区范围效果

      进入区范围效果

    3. 设置退出区范围

      1. 在LeavingArea Boundary字段下,击【Draw Boundary】按钮,进行绘制

      2. 操作方法:点击【Edit Boundary】按钮进入编辑态,鼠标点击后将生成一个半径为2m的圆形,作为退出区范围,点击【Quit Editing】按钮退出编辑进行保存

      3. 修改方法:进入编辑态后,移动圆心位置(圆形半径默认保持不变)

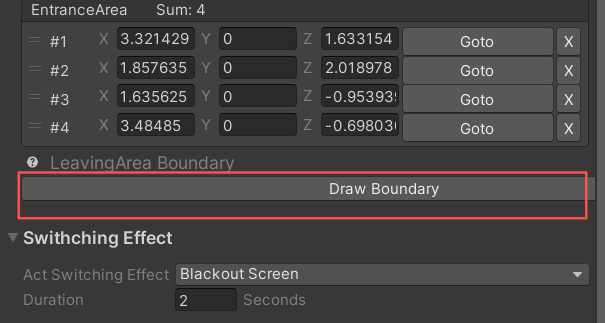

        绘制按钮

        绘制按钮

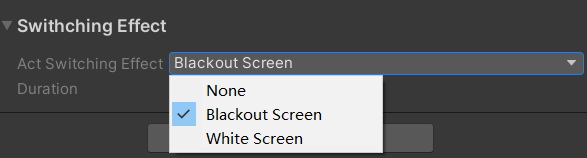

  3. 添加转场效果

    1. 设置Act单元的转场效果,下拉可选择3种方式:

      1. 无转场效果

      2. 黑场转场+持续时间:在Act切换时候执行黑场渐入渐出的转场效果(推荐)

      3. 白场转场+持续时间:在Act切换时候执行2s白场渐入渐出的转场效果

    2. 设置转场时间:默认为2s,支持进行修改;若选择无转场效果,则不生效

      转场效果

      转场效果

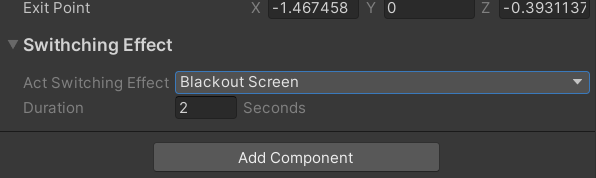

      持续时间

      持续时间

  4. 创建多个Act单元

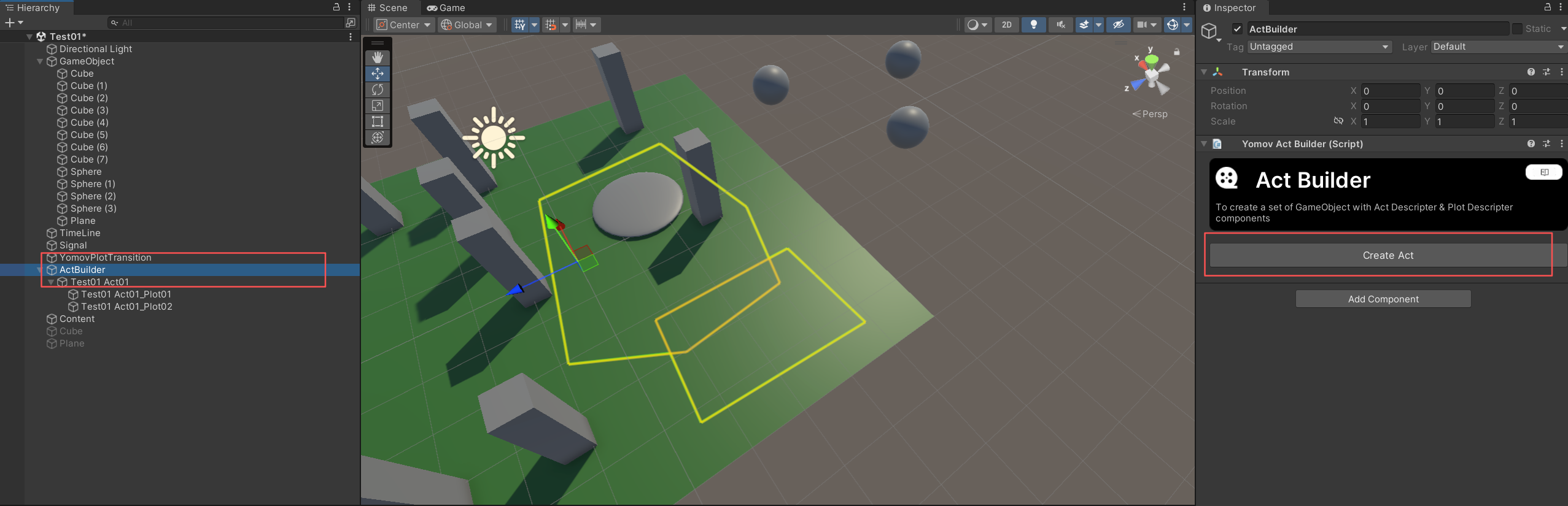

    1. 允许1个场景中可支持创建多个Act单元。操作方式:选中ActBuilder组件,点击【Create Act】按钮,即可创建Act组件(目录下自带Plot组件)

    2. 多个Act绘制建议

      开发建议:在单个场景中设置多个Act,运行时Act单元基于地图进行适配,玩家体验时会有原地旋转或者平移的感觉;因此这里建议需要配合上转场效果整体设计,让玩家体验更加顺畅

      1. 最佳实践方式详见:Act绘制最佳实践

设置路径切换​

建议完成所有场景关卡的路径范围设置后,再来设置其切换逻辑与顺序,会大幅提升开发效率 路径切换需跟内容逻辑的切换进行紧密关联,并随内容逻辑一起生效

  1. 调用路径切换方法

    1. 内容中已设置完成切换逻辑。以下将以TimelineSignal组件关联组件的方式为例进行讲解

    2. 通过Add Component入口,在场景中添加【Plot Switch】组件

    3. 将带有【Plot Switch】的组件关联到SignalReceiver中,并选择【LoadNextPlot】方法

      1. Act路径单元切换是通过Plot切换来进行实现的,即Act中最后的Plot进行切换,则默认切换到下个Act

                                              调用【Plot Switch】方法实现路径切换
  2. 设置路径切换顺序

    📌

    注意:

    应用最后实际运行时的逻辑顺序,基于【BuildSetting场景顺序】+【Hierarchy Act&Plot】顺序,通过管理面板中【Update Act Sequence】按钮,创建出的路径播放顺序列表

    1. 在场景中,按照内容运行逻辑,从上到下设置Act及Plot组件顺序;将设置好路径组件的场景添加到Build Setting面板,同样按运行顺序从上到下设置

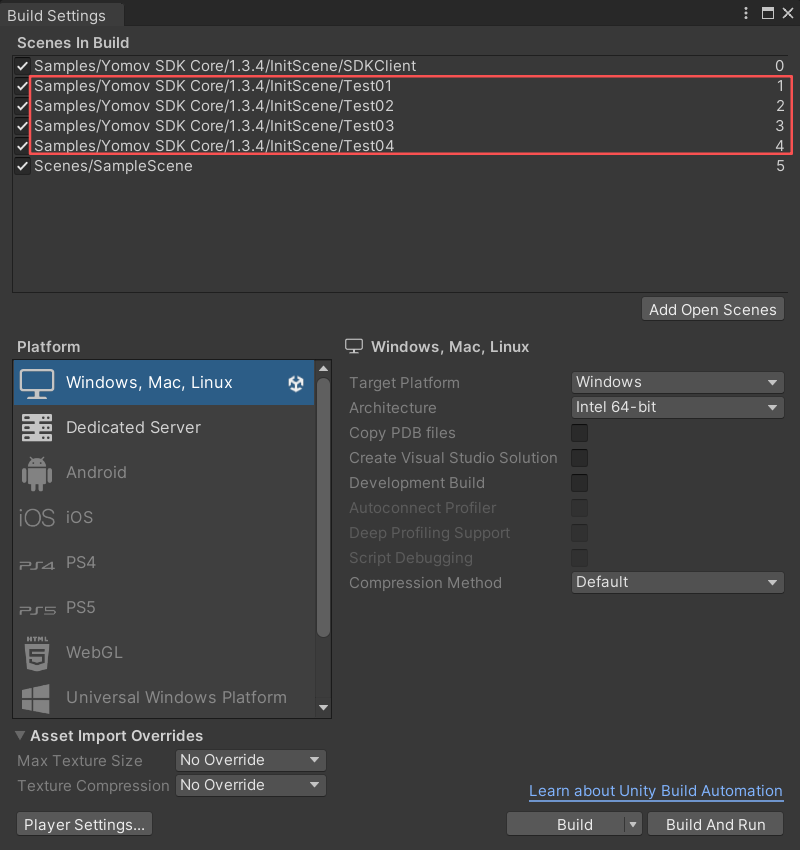

      Build Setting-将场景按实际运行顺序从上到下设置

      Build Setting-将场景按实际运行顺序从上到下设置

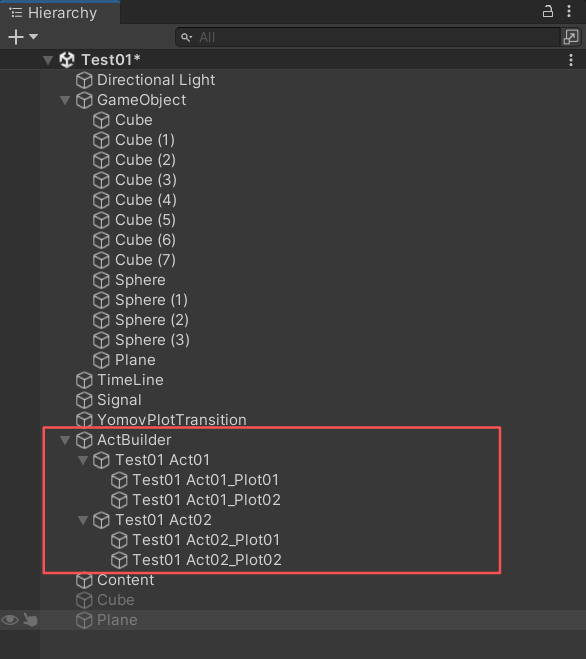

      场景内-将Act&Plot按运行顺序从上到下设置

      场景内-将Act&Plot按运行顺序从上到下设置

    2. 在YOMOV SDK菜单栏 -> Setting -> LBEPath面板中,点击【Update Act Sequence】按钮,将所有Act&Plot序列数据按上述规则更新到Act Units Panel中,并作为内容真实的运行顺序

      1. 注:后续场景中Act&Plot组件增减或修改顺序,务必要在该面板中手动点击更新

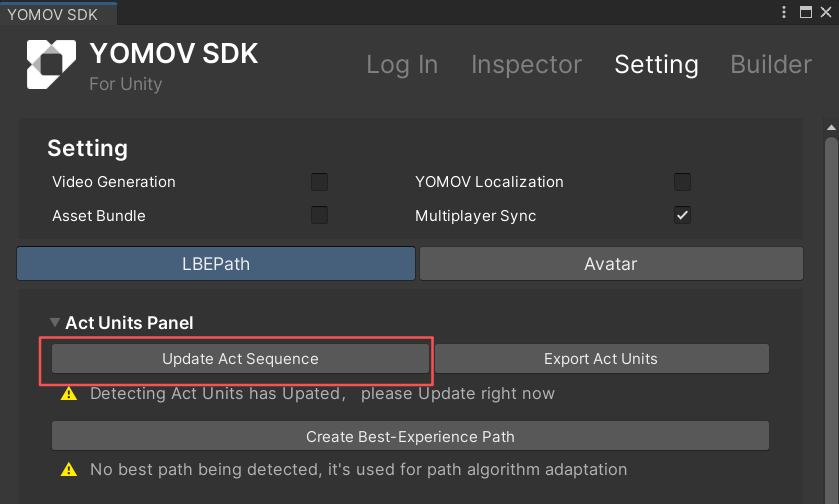

        更新路径放映顺序

        更新路径放映顺序

    3. Act及Plot中缺少设置或参数异常,会在管理面板中进行报错提示,需依照反馈进行解决

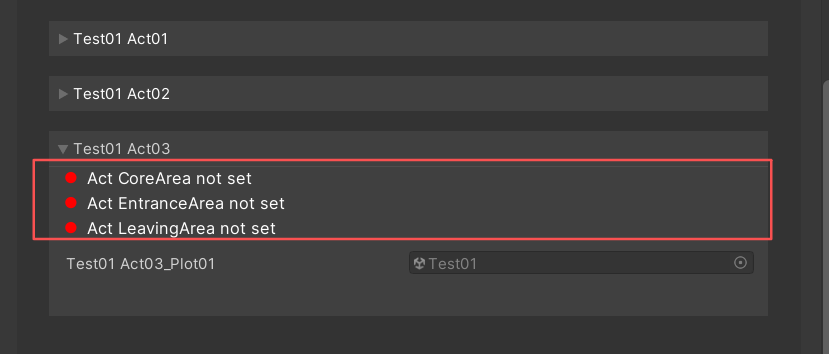

      路径配置报错提示

      路径配置报错提示

配置交互效果​

应用中会默认读取YOMOV大空间路径的标准交互效果,可通过配置文件进行快速替换,实现内容的定制化效果

  1. (可选)在YOMOV SDK菜单栏 -> Setting -> Act Setting ->Act Runtime Effect中,更改配置文件

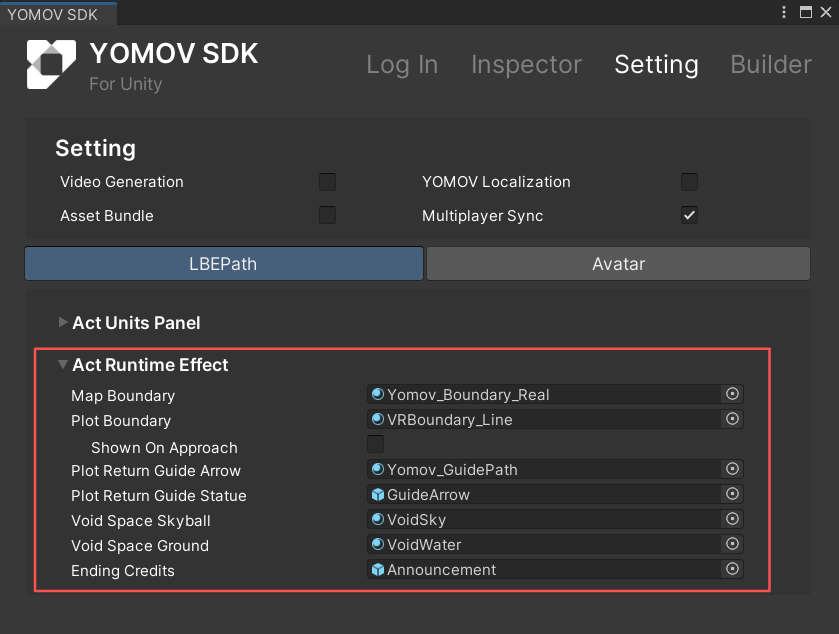

    路径交互效果-配置面板

    路径交互效果-配置面板

  2. 支持配置类型

配置名称

中文名称

素材类型

效果示意

Map Boundary

地图边界效果

贴图

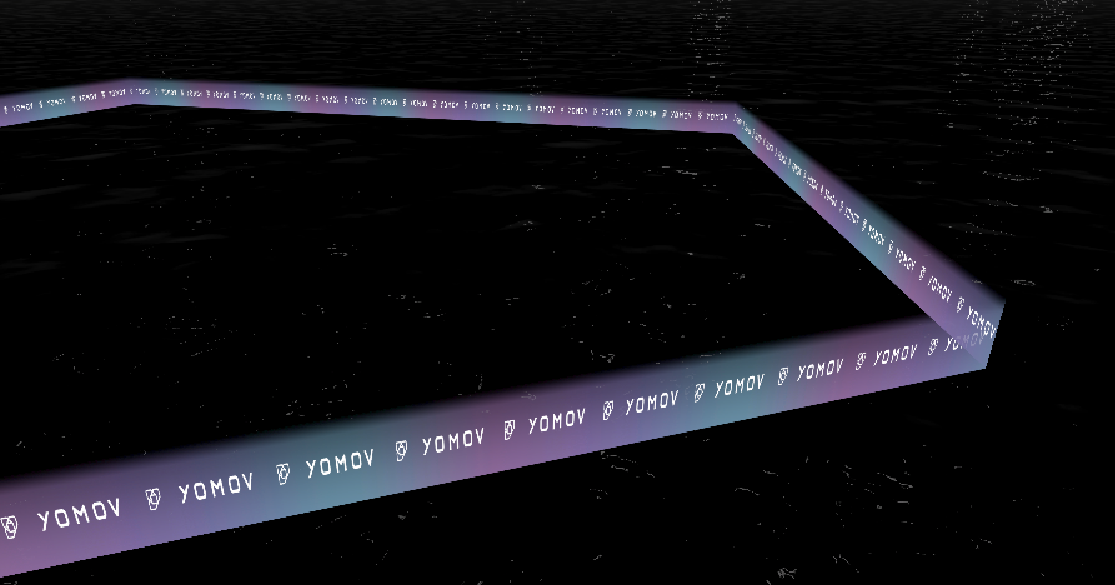

Plot Boundary

内容边界效果

贴图

Shown On Approach

靠近后回显

打开/关闭

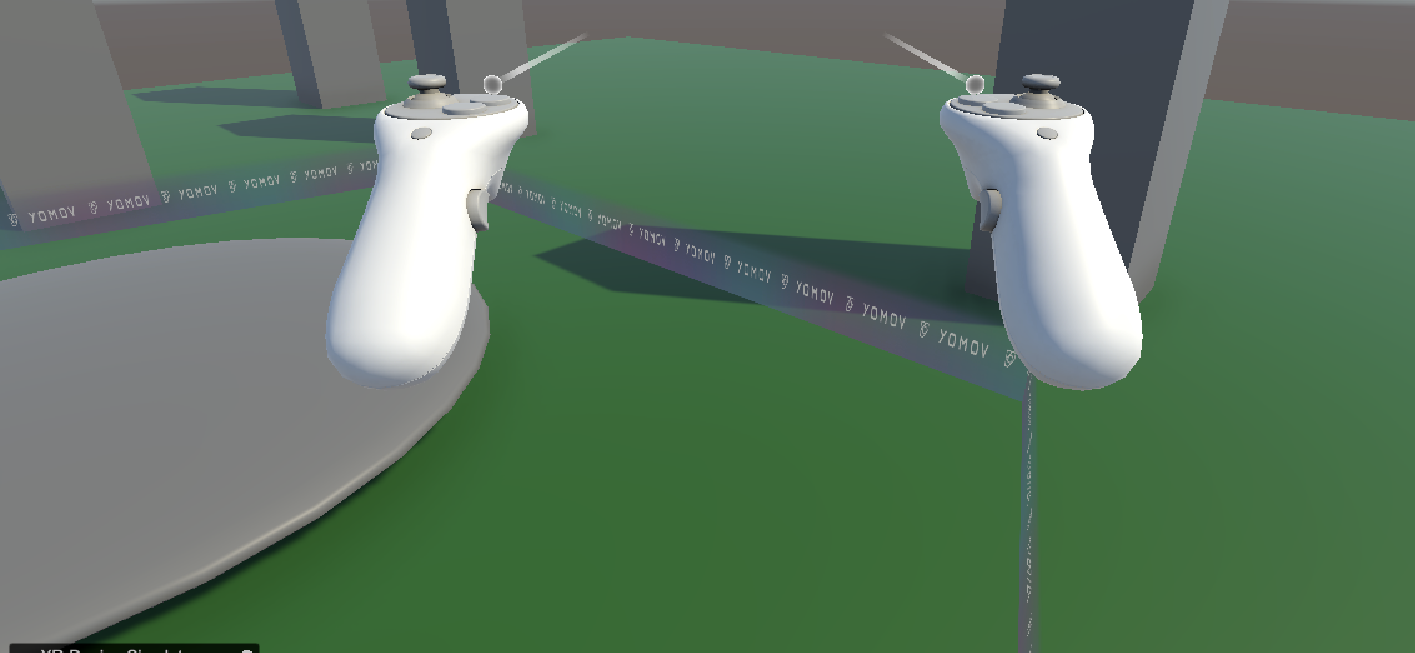

打开-靠近回显30%透明度内容边界

打开-靠近回显30%透明度内容边界

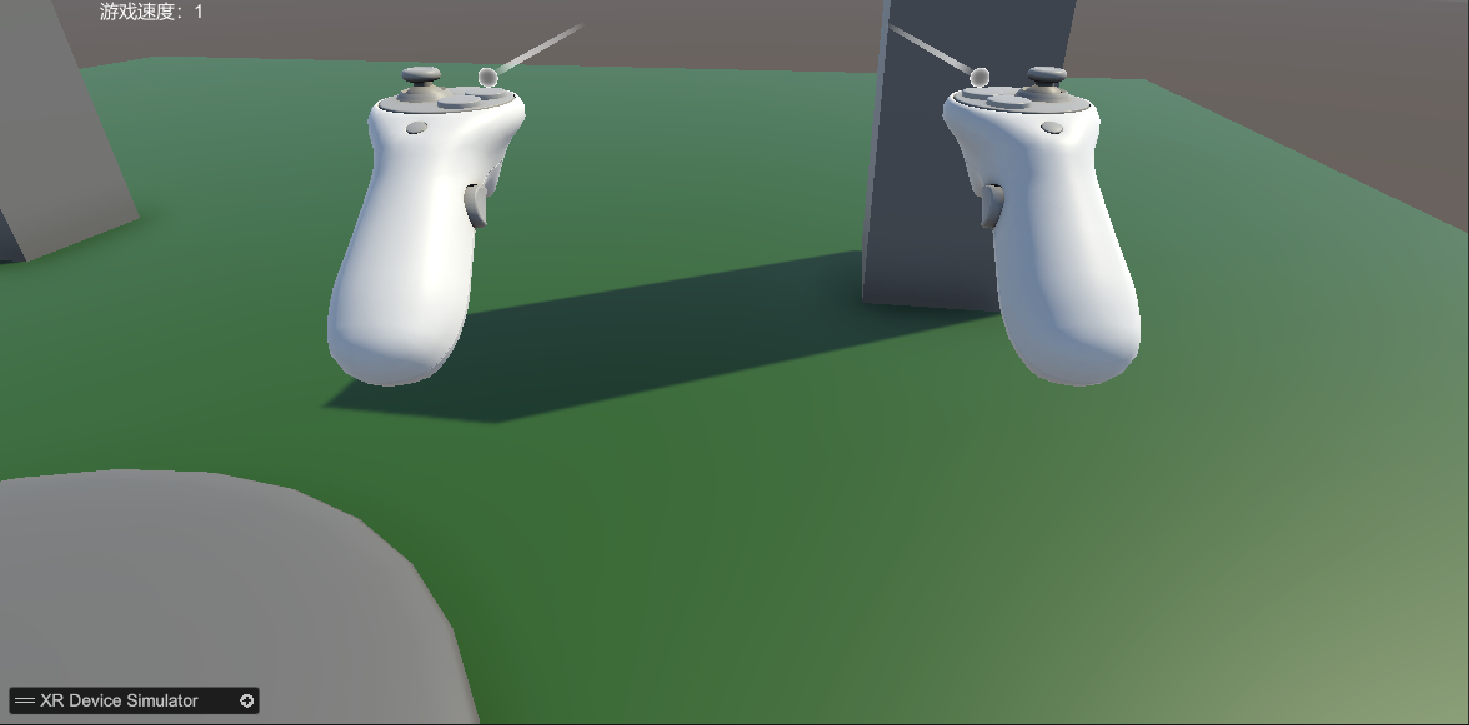

关闭-靠近不回显内容边界提示

关闭-靠近不回显内容边界提示

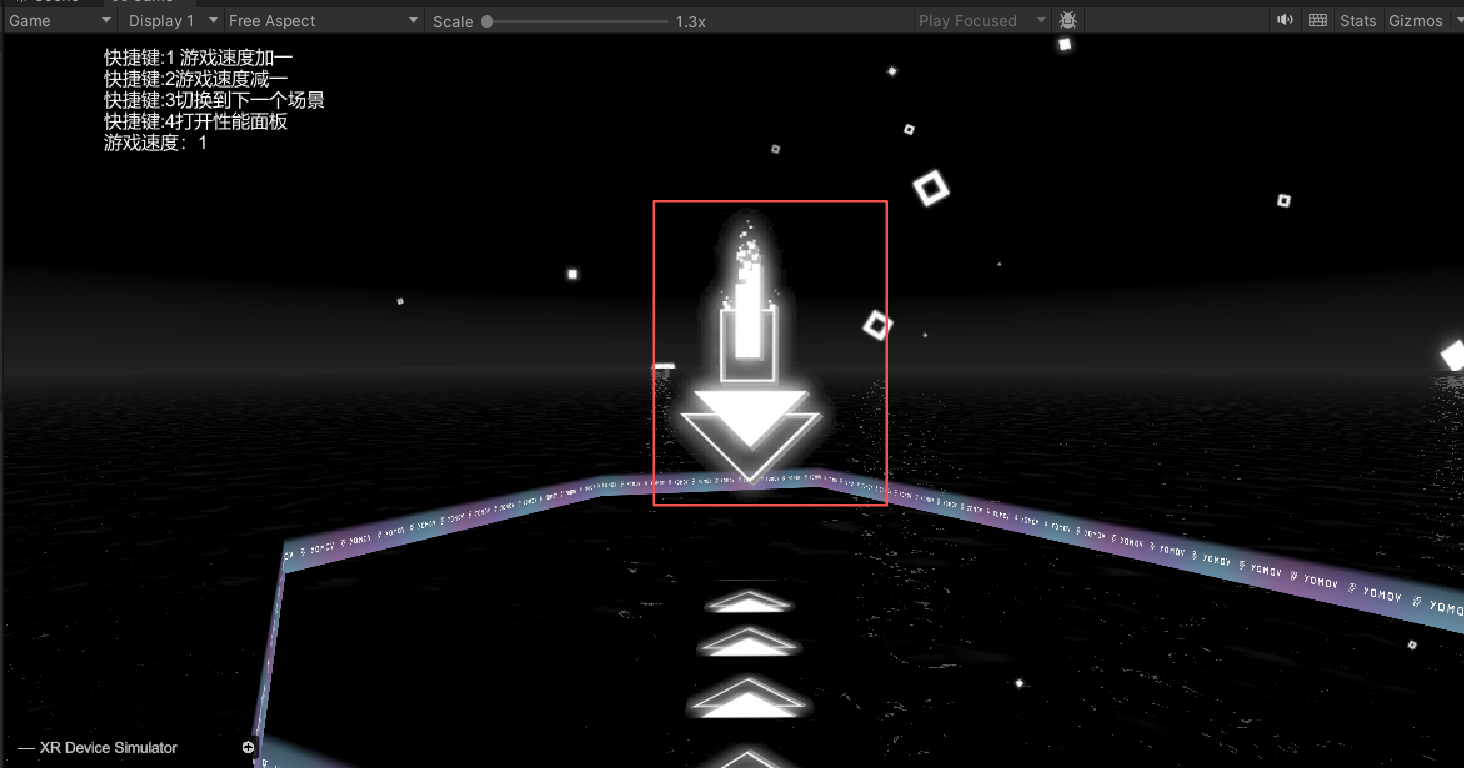

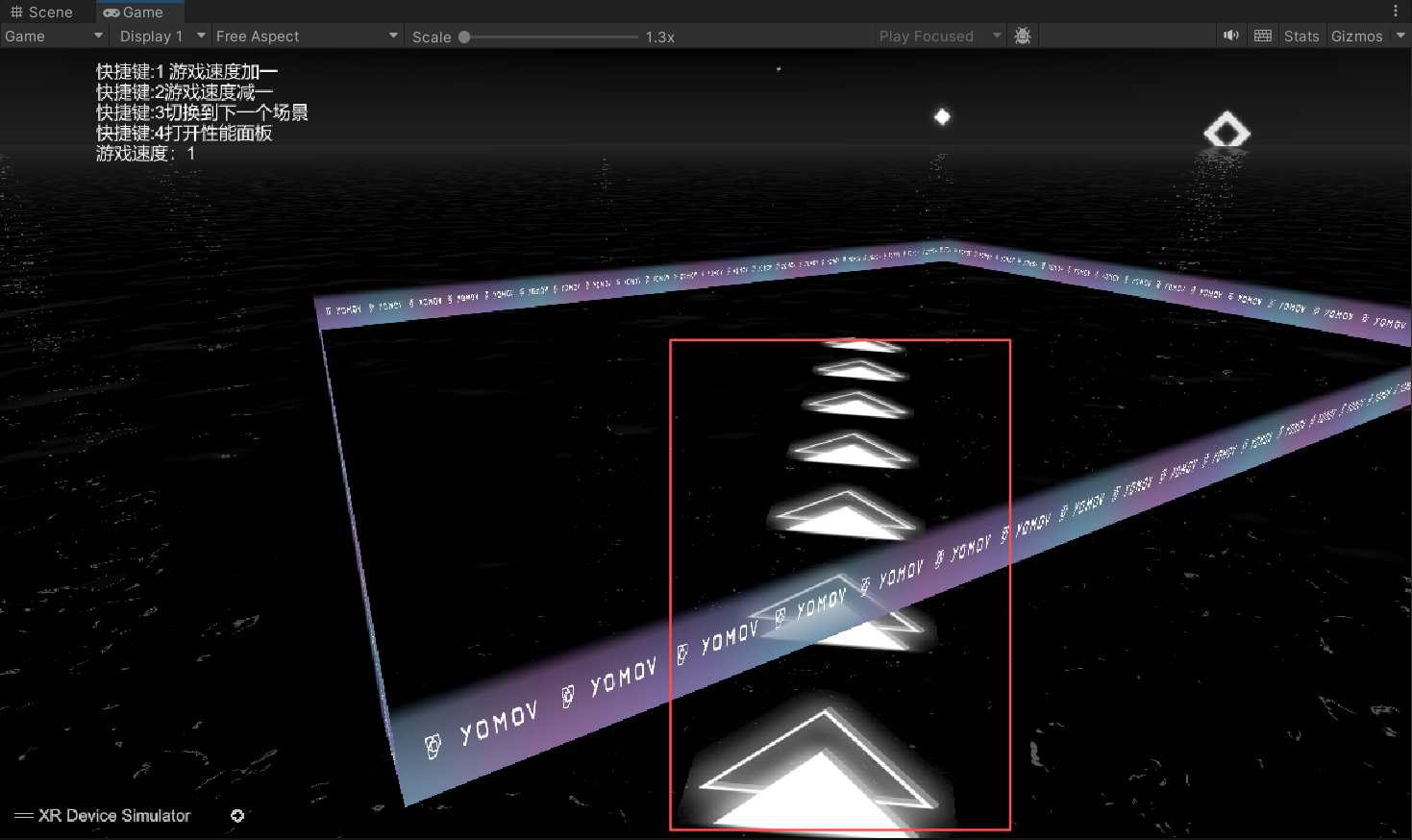

Plot Return Guide Arrow

返回内容指引箭头

贴图

Plot Return Guide Statue

返回内容中心特效

shader

Void Space Skyball

虚空层天空球

天空球

Void Space Ground

虚空层地面效果

贴图

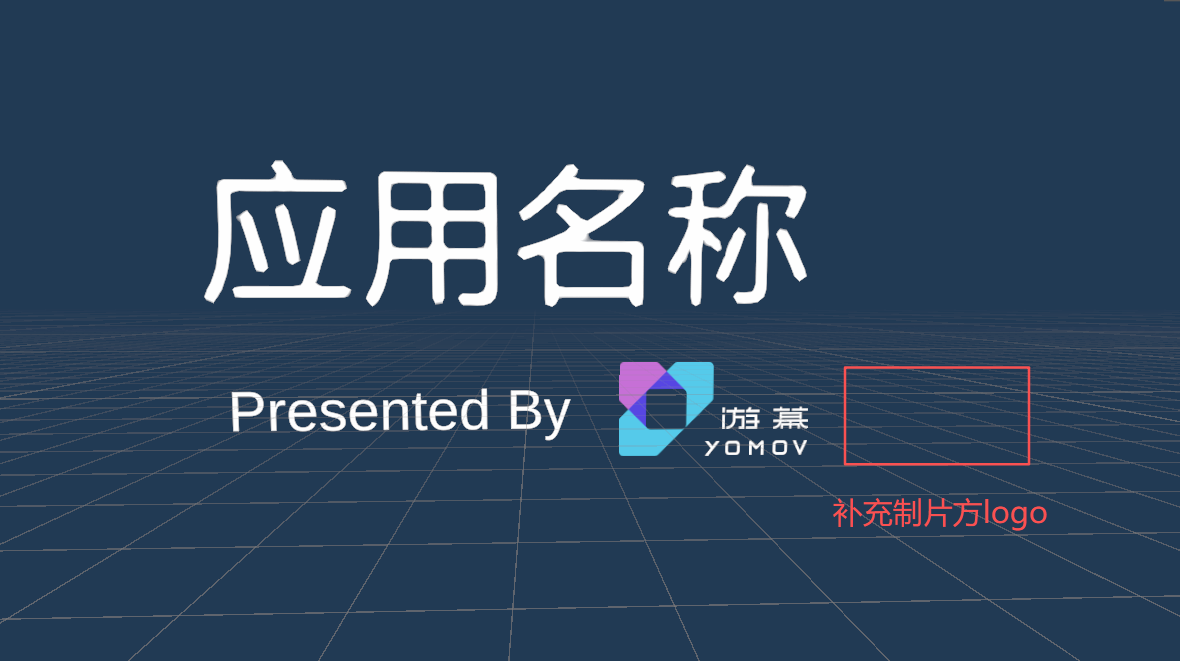

Ending Credits

片尾谢幕

文字

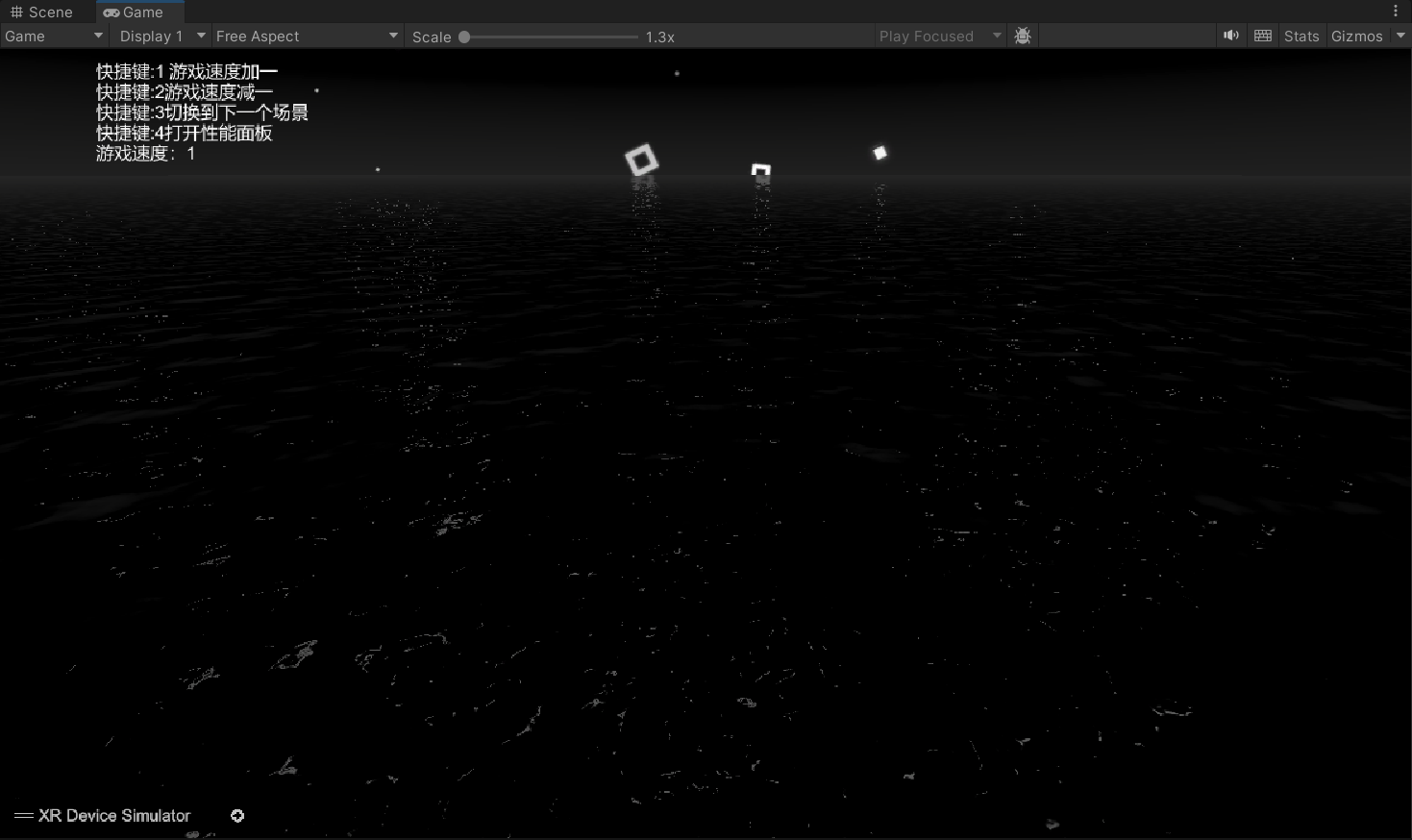

运行调试​

完成以上设置后,可在编辑器进行运行调试。

  1. 任意场景开始运行

    1. 打开需要调试的场景,点击菜单栏中【Play】按钮,开始以大空间模式运行内容

    2. 注意:

      1. 因为需提前加载初始化中LBEPath相关能力,因此不能直接点击Unity引擎中的放映按钮,需点击【Play】按钮

      2. 放映前需要在YOMOV SDK -> Setting -> LBEPath中,点击【Update Act Sequence】按钮,生成真实读取的放映序列

  2. 从初始化场景开始运行

    1. 打开初始化场景,点击Unity运行按钮

    2. 注意:

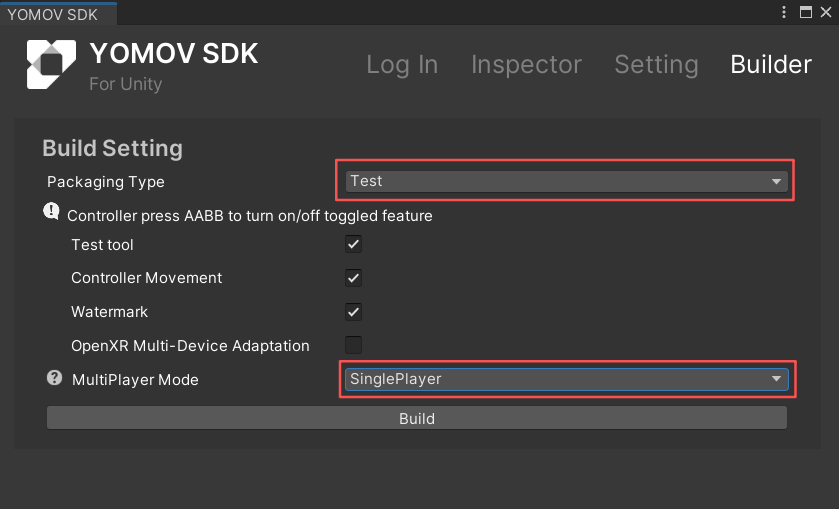

      1. 测试时务必在YOMOVSDK -> Builder中,在Packaging Type中选择Test类型,MultiPlayer Mode中选择为SinglePlayer类型,才能以单人模式启播(否则要连接服务器)

      2. 这里需要点击Unity的运行按钮,而不是【Play】按钮,原因是初始化场景已经自带了LBEPath的初始化能力

步骤二:创建大空间路径(固定)​

对于【小空间游戏】类型,优先选择固定路径实现方式,可在场馆放映中实现精确空间隔离

选择路径类型​

  1. 点击顶部YOMOVSDK菜单栏,选择Setting -> LBEPath选项

    1. 在LBEPath Type中,选择【Single】类型,则为动态路径实现方式

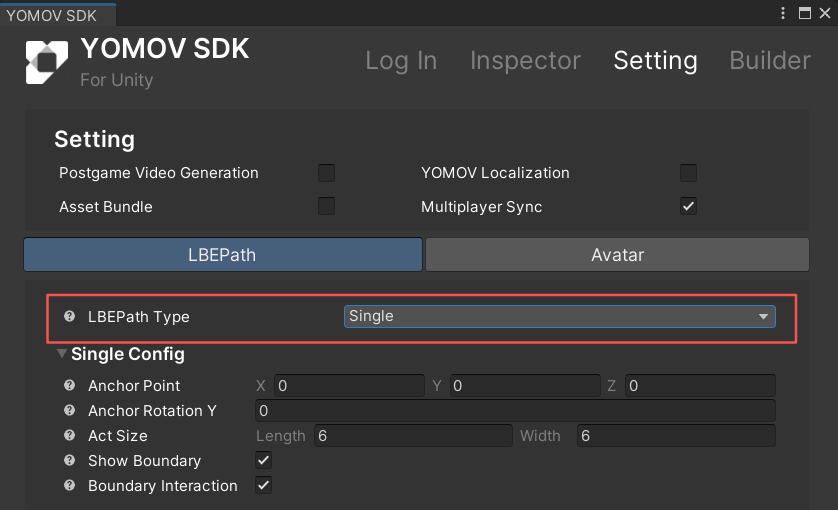

      选择大空间路径类型

      选择大空间路径类型

设置全局路径参数​

  1. 配置固定路径逻辑参数

    1. 入口:YOMOVSDK -> Setting -> LBEPat ->Single Config

    2. Anchor Point:设置Unity引擎坐标(X,Y,Z),作为内容放映的大空间定位点,即默认状态下跟场馆大空间地图定位原点对齐

      1. 默认为(0,0,0),即引擎原点跟大空间地图定位原点对齐
    3. Anchor Rotation:设置Y轴的旋转值,作为内容放映的大空间方向,即默认状态下跟场馆大空间地图定位方向对齐

      1. 默认为(0),即引擎默认方向跟大空间地图定位方向对齐
    4. Act Size:界定内容整体体验尺寸(矩形),该尺寸为内容完整体验所需的尺寸,即所有场景可体验范围的叠加尺寸

      1. 该数值需填写到应用后台配置,后续被路径服务器消费调度

      2. Length:Unity引擎X轴尺寸

      3. Width:Unity引擎Y轴尺寸

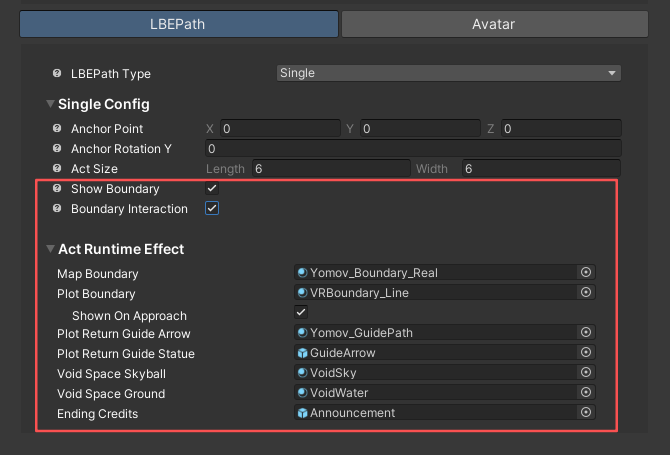

  2. 配置固定路径内容表现效果

    1. 入口:入口:YOMOVSDK -> Setting -> LBEPath ->Single Config

    2. Boundary Interaction

      1. 开启,会使用YOMOV系统自带的内容边界效果及交互逻辑

      2. 关闭,则YOMOVSDK自带的内容边界交互不生效;如果内容中已实现交互表现,可选择关闭

      1. 支持配置类型

      配置名称

      中文名称

      素材类型

      效果示意

      Map Boundary

      地图边界效果

      贴图

      Plot Boundary

      内容边界效果

      贴图

      Shown On Approach

      靠近后回显

      打开/关闭

      打开-靠近回显30%透明度内容边界

      打开-靠近回显30%透明度内容边界

      关闭-靠近不回显内容边界提示

      关闭-靠近不回显内容边界提示

      Plot Return Guide Arrow

      返回内容指引箭头

      贴图

      Plot Return Guide Statue

      返回内容中心特效

      shader

      Void Space Skyball

      虚空层天空球

      天空球

      Void Space Ground

      虚空层地面效果

      贴图

      Ending Credits

      片尾谢幕

      文字

调整场景路径位置​

  1. 点击顶部YOMOV SDK菜单栏,点击Creat ActBuilder选项,在场景中创建ActBuilder组件

    1. ActBuilder中包含二级子物体:Act和Plot,这两个物体后续将用于创建大空间路径
    创建ActBuilder入口

    创建ActBuilder入口

  2. 选中ActBuilder,在组件面板中点击【Create Single Act】,创建路径单元组件

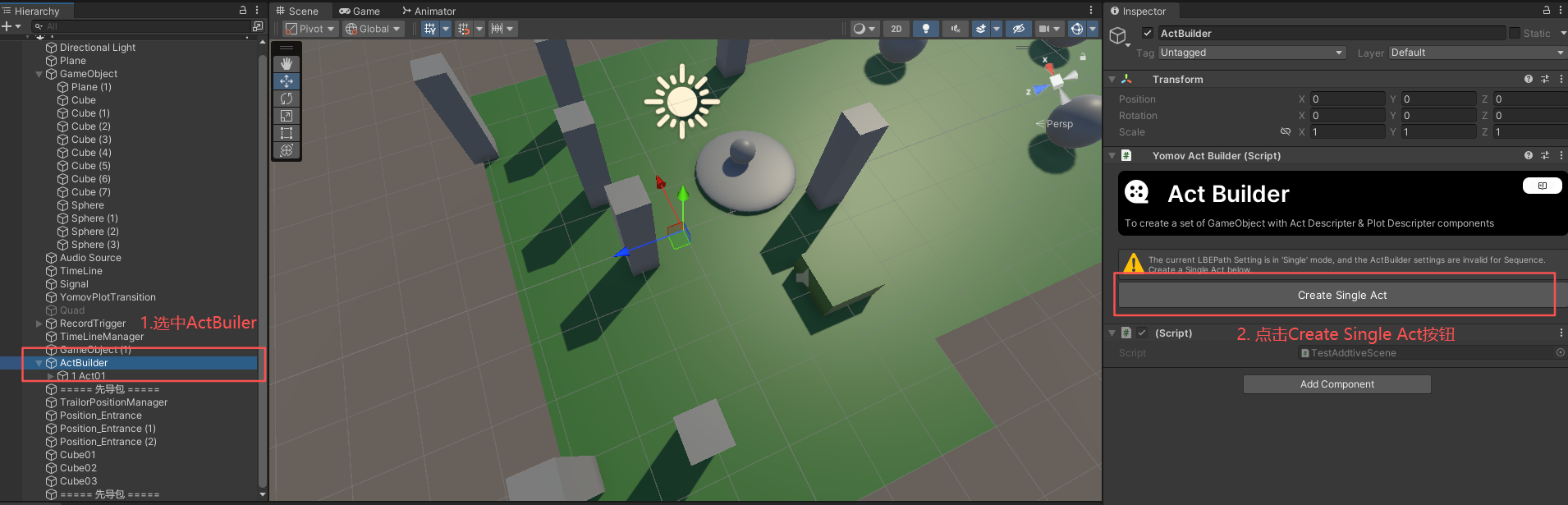

    创建固定路径单元

    创建固定路径单元

    创建固定路径单元

    创建固定路径单元

    1. 所有场景的路径单元尺寸都会默认继承全局设置尺寸,会在场景中进行可视化回显

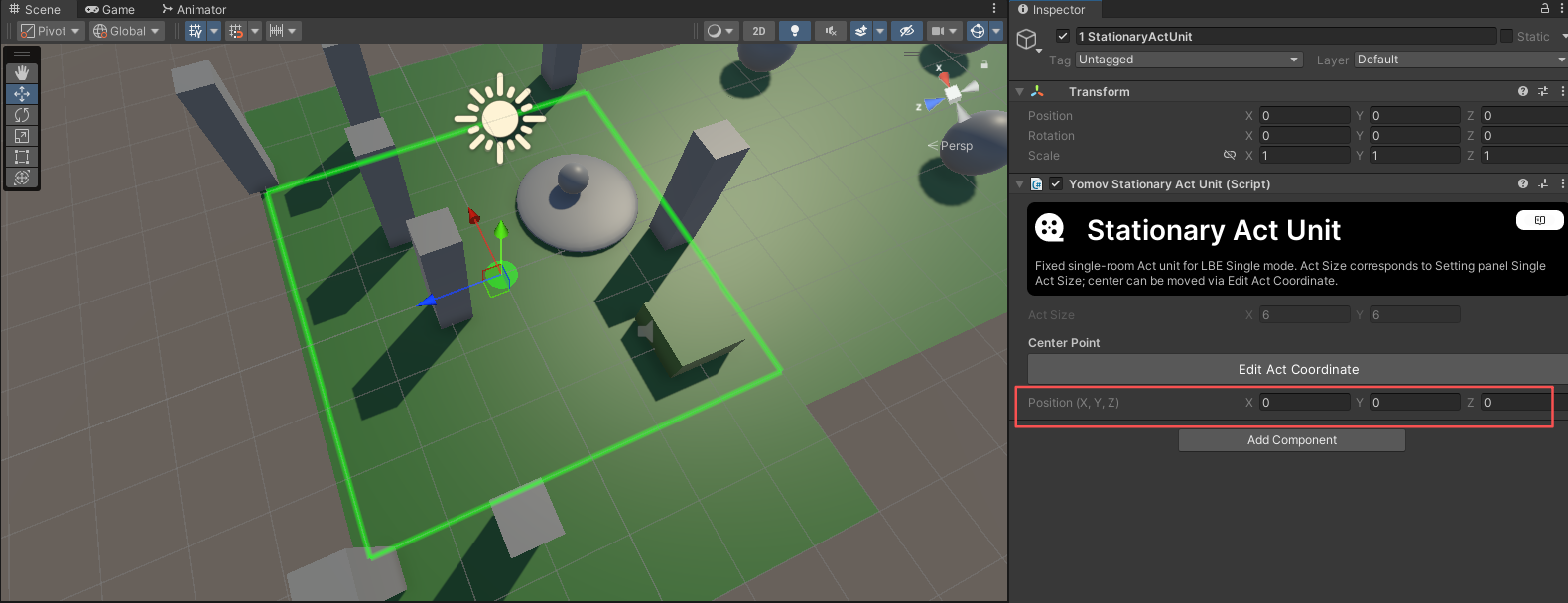

      路径单元回显

      路径单元回显

    2. 支持在场景中对路径单元进行移动或旋转,不支持调整范围尺寸

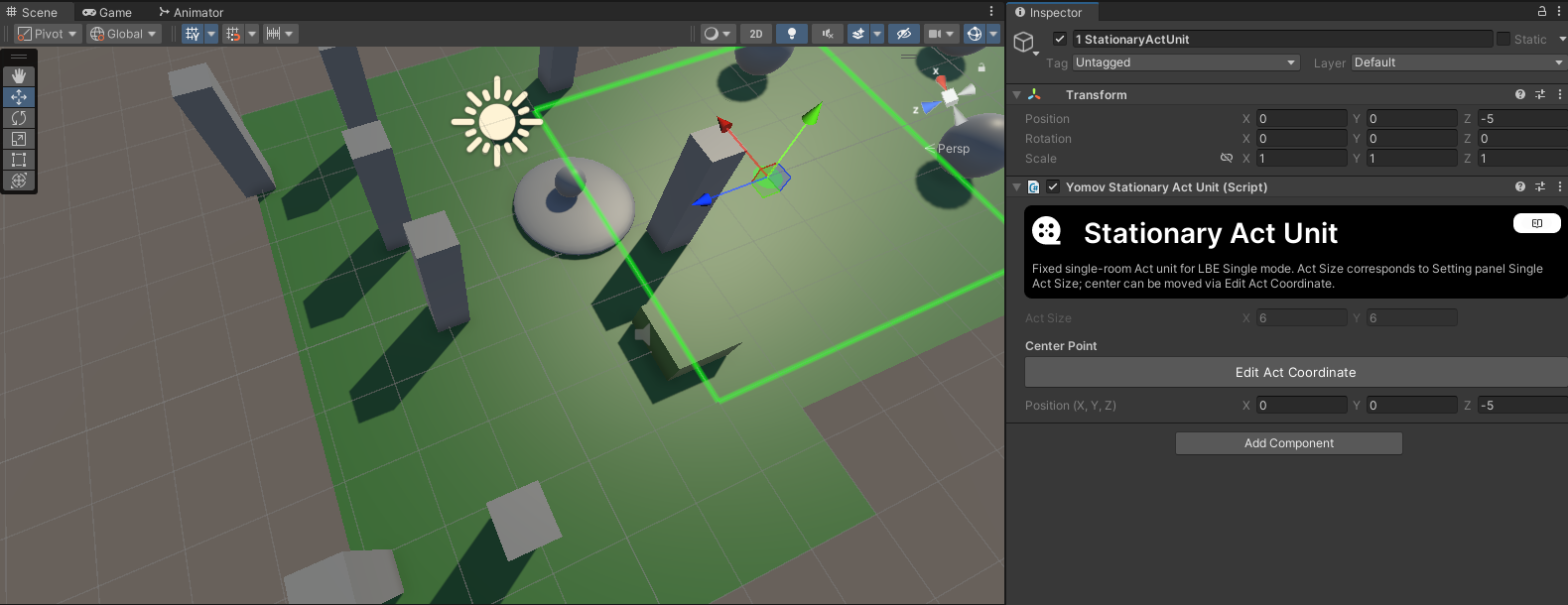

      设置路径单元移动&旋转

      设置路径单元移动&旋转

    3. 最终在场馆放映调度时,会以每个场景中固定路径定位点+方向,跟算法调度的大空间位置进行匹配,即在对应场馆大空间地图中进行内容放映

    4. 开发者使用方式说明

      1. 内容中每个场景尺寸都是一样,且都在引擎原点加载:直接全局设置尺寸即可,无需做任何调整

      2. 内容中每个场景尺寸有变化,且都在引擎原点加载:可在每个场景中添加Single Act,查看是否包含到对应场景范围

      3. 内容中每个场景并不都在原引擎原点:可在每个场景中添加Single Act后,调整对应位置,可实现将不同场景位置加载调度对齐

      4. 内容中每个场景并不都在引擎原点,且内容中已经实现了不同场景的位置加载调度:则直接在全局设置尺寸即可,确保所有场景加载后都在该范围内即可

步骤三:玩家角色配置​

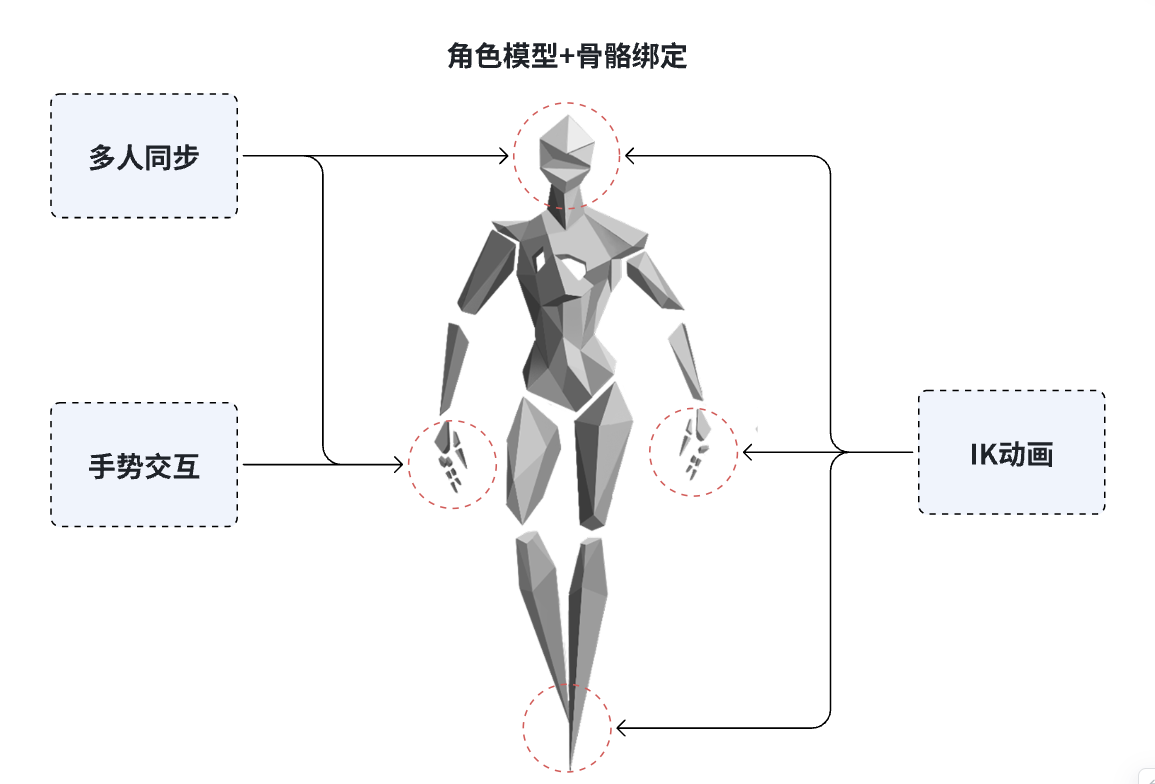

玩家角色配置是用于实现多人体验中玩家形象、组别、显隐、位置与动作表现的相关能力 玩家角色模型涉及到跟IK动作、手势交互、多人同步等多个维度进行关联耦合,是确保玩家顺利体验LBEVR的核心特性,但同时又是LBEVR接入及调试最耗时的工作,强烈建议按照文档要求规范仔细执行,将大幅缩减后续的调试成本

同队玩家角色​

同队玩家定义:在线下LBEVR体验时,通过组队功能在一个队伍中启播放映的玩家

  • 同队玩家放映时,支持玩家选择不同的角色形象读取,玩家形象全地图显示

非同队玩家定义:在线下LBEVR体验时,不在同批次队伍启播放映的玩家

  • 非同队玩家(包含相同内容及不同内容)仅回显默认相同的角色形象,仅在靠近玩家5m内进行显示
  1. 在YOMOV SDK -> Setting -> Avatar -> Team Player Avatar中,点击添加按钮,创建生成同队伍玩家角色Prefab变体,并自动完成配置关联

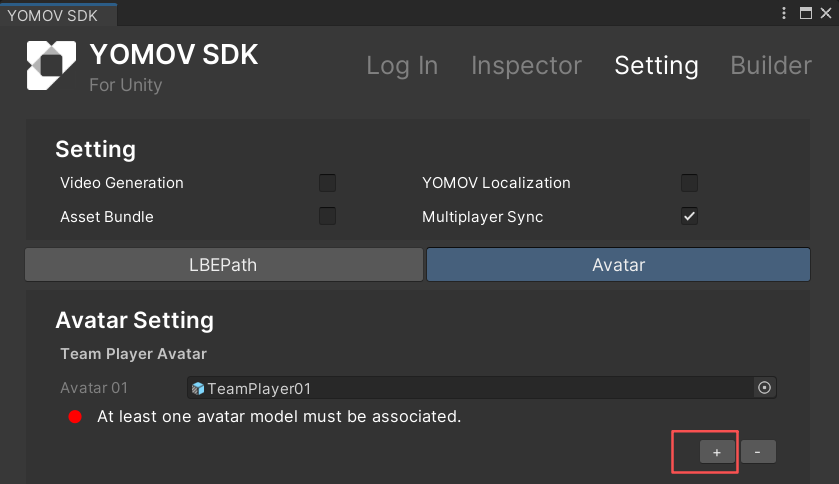

    角色管理面板-添加角色

    角色管理面板-添加角色

  2. Prefab中还需绑定模型资产,按如下流程进行操作:

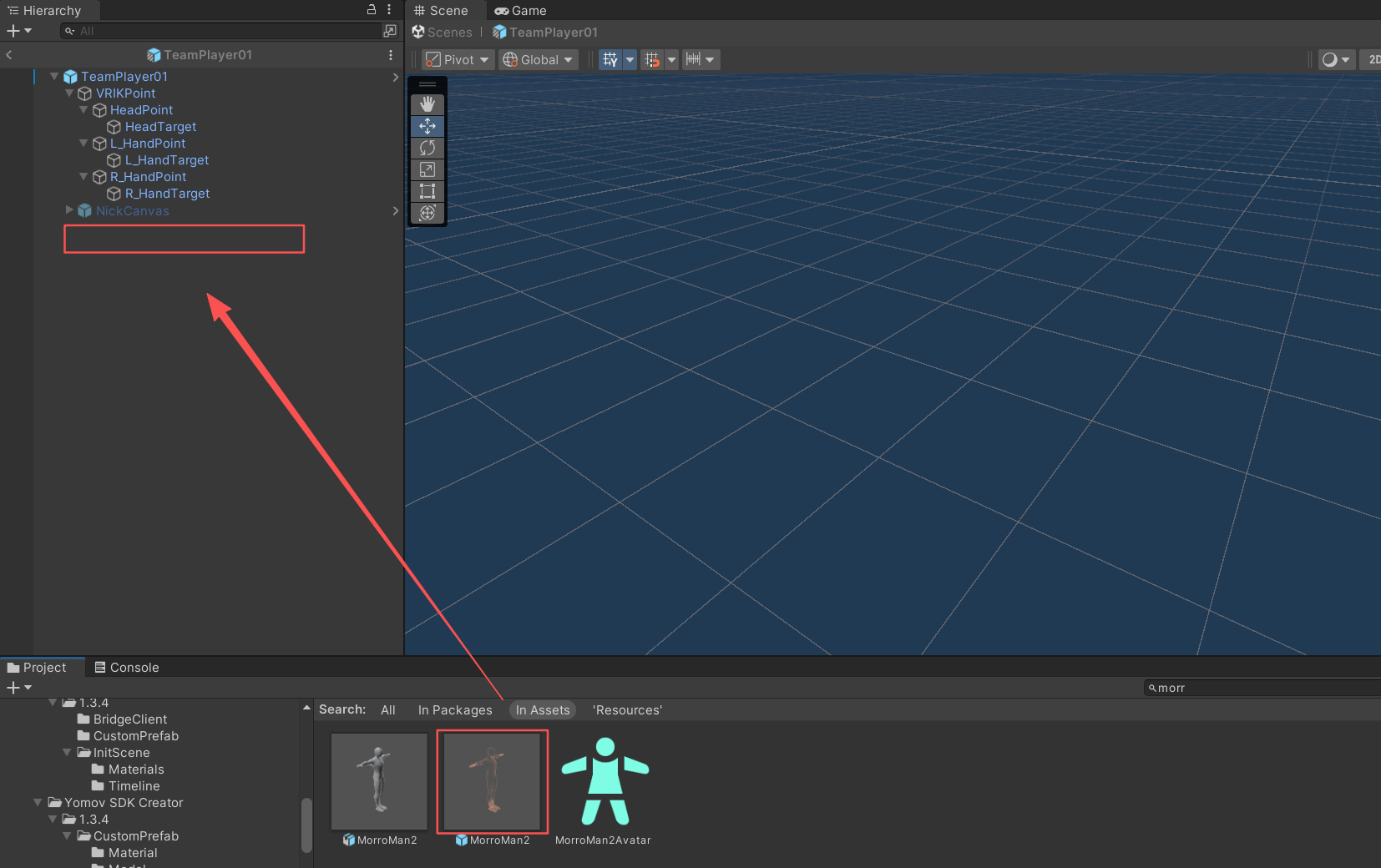

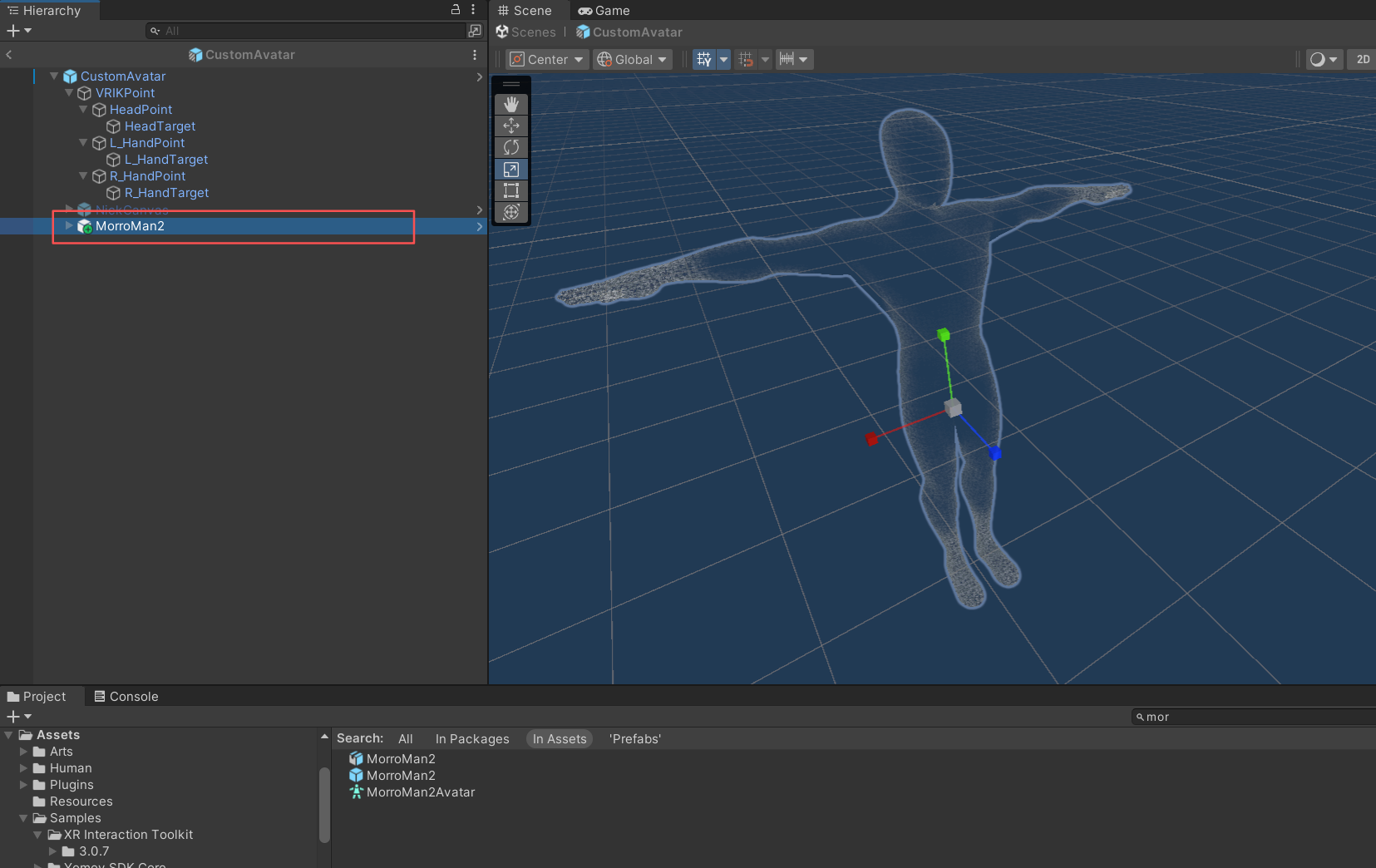

    1. 打开同队玩家Prefab预制体,将内容中角色模型(已绑定标准Humanoid骨骼)拖拽到Prefab中

    2. 选中父节点物体【TeamPlayer】,找到【Custom Avatar Manager】组件,将刚才添加进来的玩家角色模型,进行关联绑定

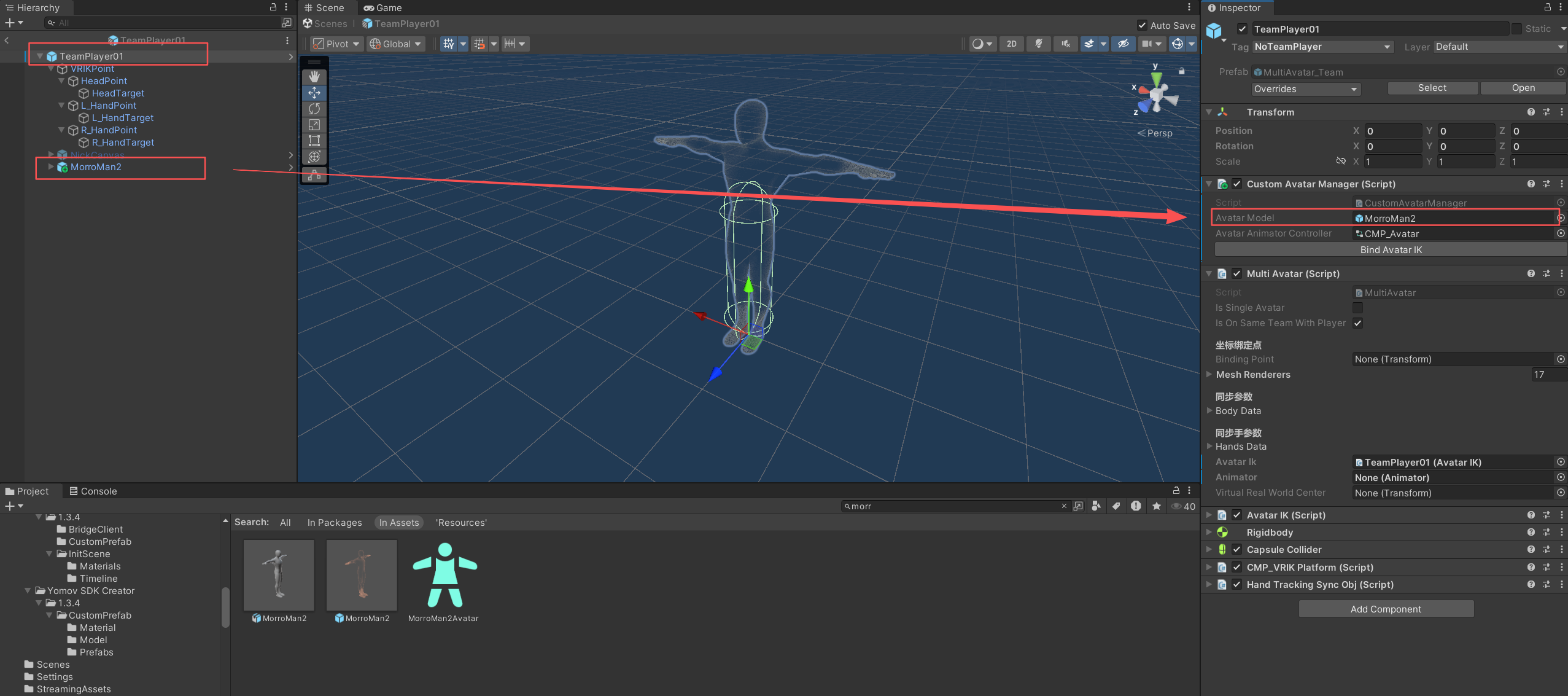

      关联角色模型

      关联角色模型

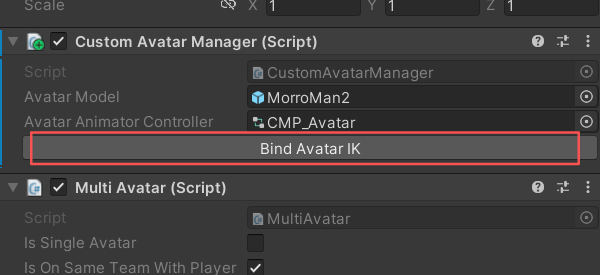

    3. 点击【Bind Avatar IK】按钮,一键完成对角色IK进行绑定

      一键绑定IK

      一键绑定IK

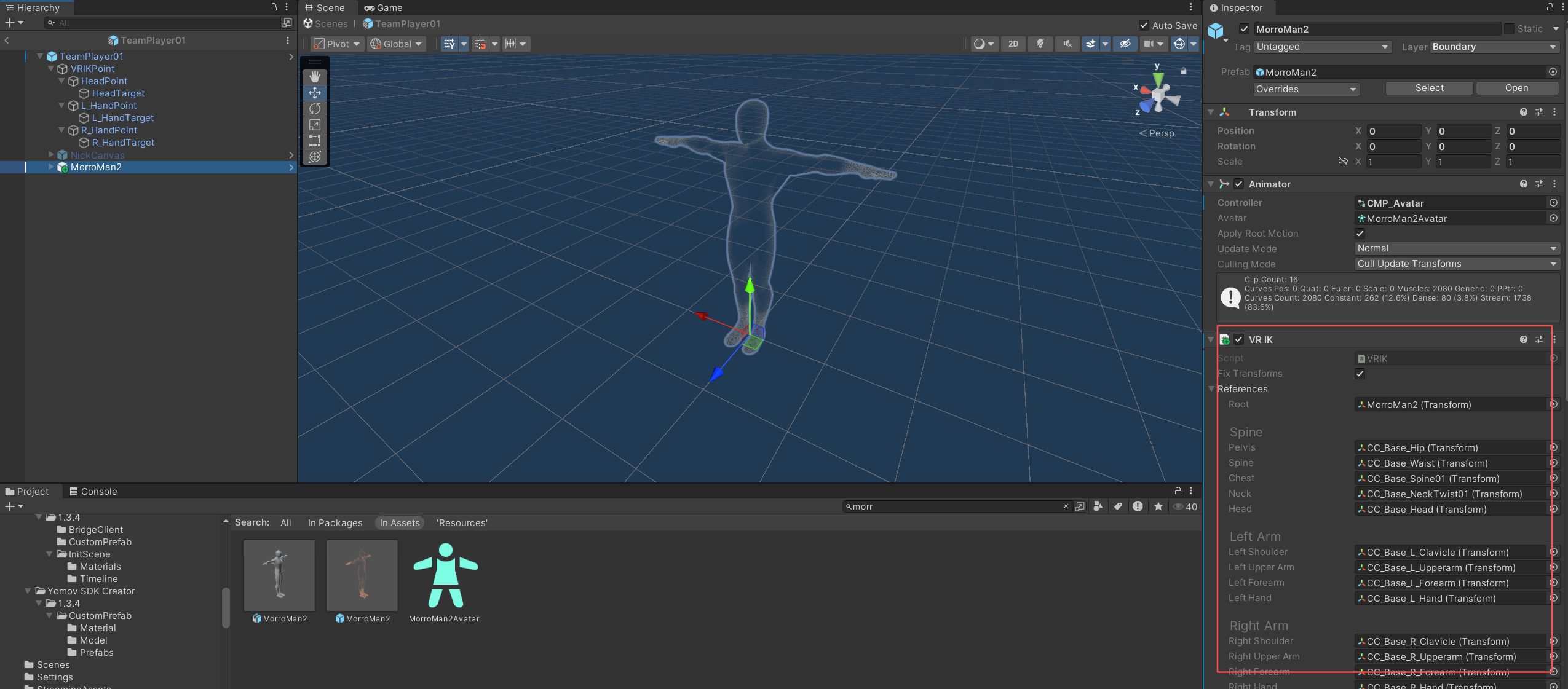

      IK绑定完成

      IK绑定完成

  3. 创建多个同队玩家角色形象

    在部分LBEVR内容体验中,每个玩家能够选择不同的角色去体验VR内容,这时候可以添加配置多个玩家形象,放映时通过启播参数中玩家选择角色配置名称,动态生成角色模型

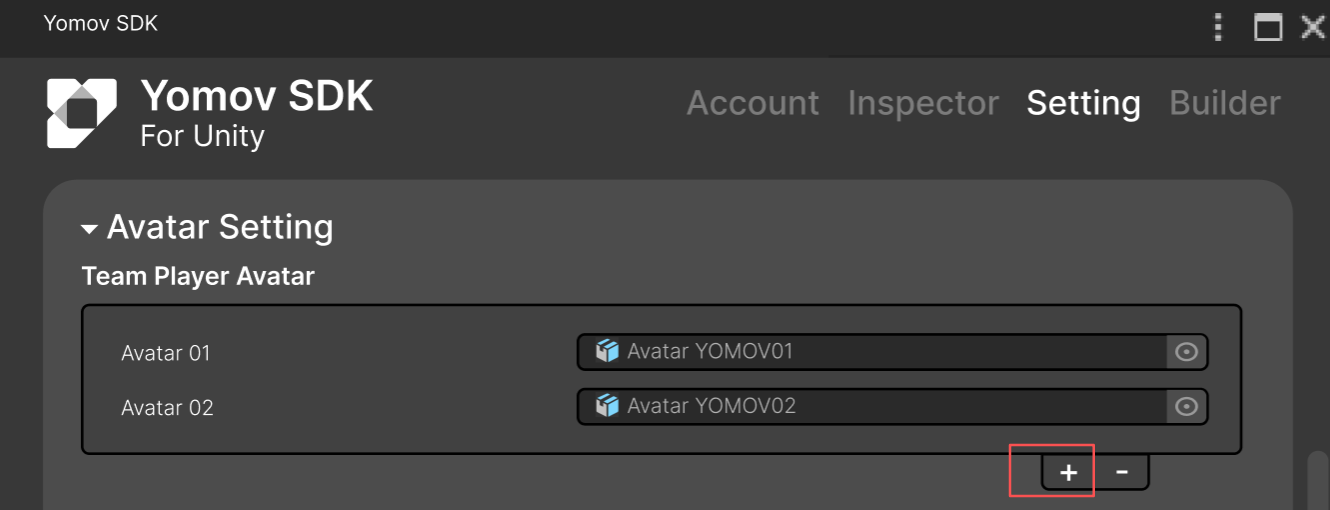

    1. 在YOMOV SDK菜单栏 -> Setting -> Avatar -> Team Player Avatar,多次点击添加角色按钮,创建并关联多个角色预制体;后续替换模型流程同上

      1. 注:创建多个玩家角色需确保角色预制体的名称不同(系统创建时会自动进行区分),否则后续选角色无法进行准确对应

        角色管理面板-创建多个同队玩家角色

        角色管理面板-创建多个同队玩家角色

非同组玩家角色​

  1. 在YOMOVLBE SDK菜单栏 -> Setting -> Avatar -> NonTeam Player Avatar,点击添加按钮,生成非同队伍玩家角色Prefab模型,并自动完成配置

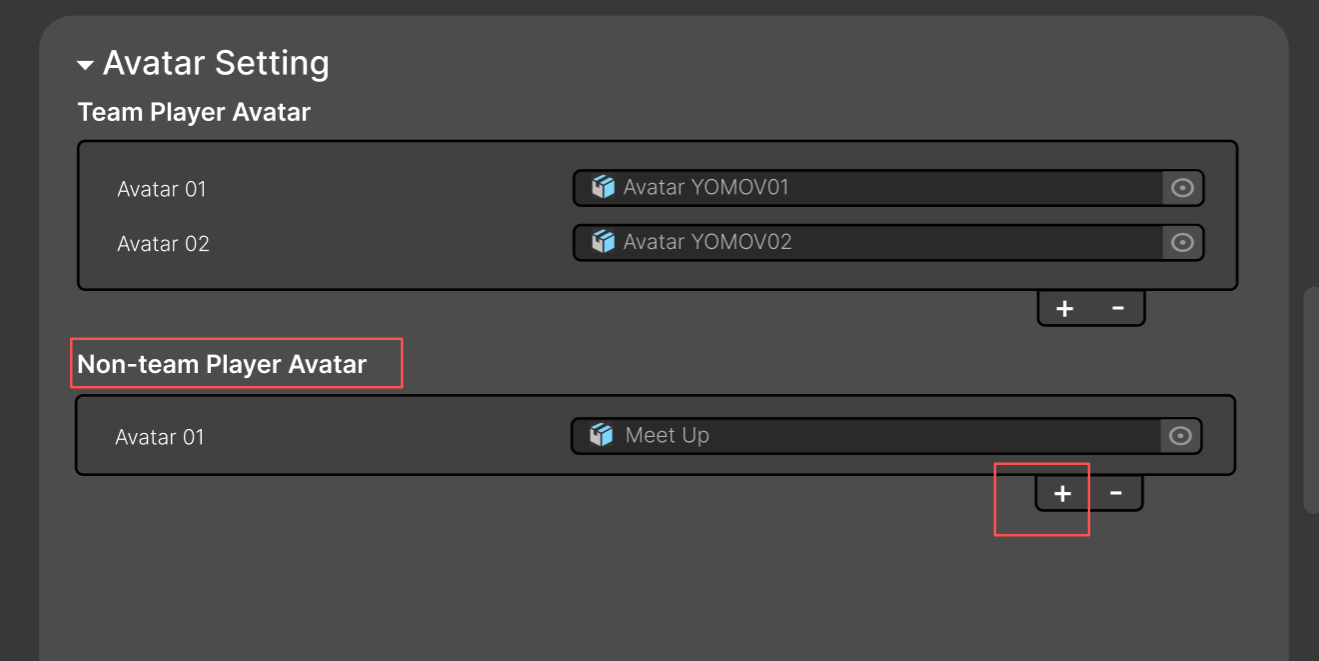

    创建非同队玩家角色

    创建非同队玩家角色

  2. Prefab中绑定模型资产步骤同上

    1. 注:非同队玩家仅支持创建1个角色

步骤四:服务端设置​

内容服务端主要包含2个功能:玩家多人同步,桥接服务通信(实现多内容混播&转发播控指令)

  1. 在YOMOVLBE SDK菜单栏中点击【Create YOMOVLBEServer】组件,创建YOMOVLBEServer预制体变体,该物体中组件将包含多人服务及桥接通信能力

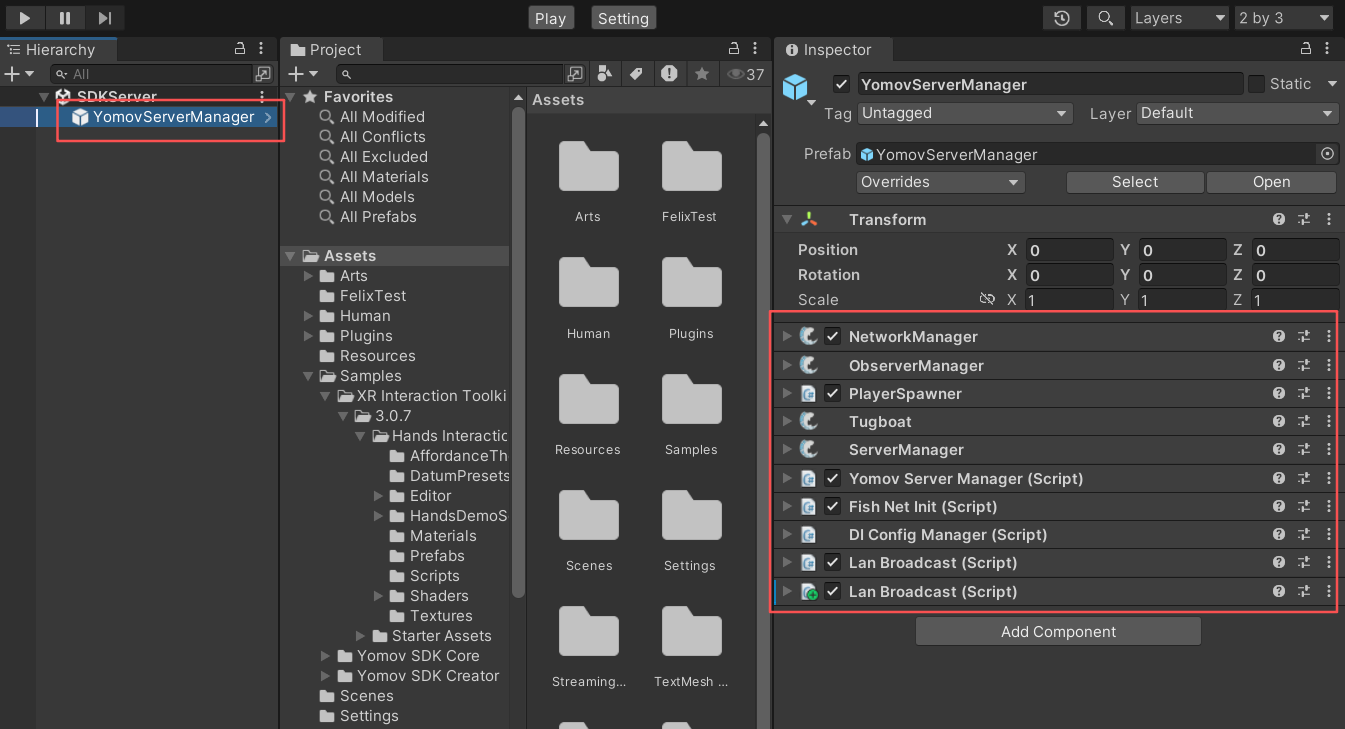

    YOMOVLBEServer Prefab变体

    YOMOVLBEServer Prefab变体

流程B:不接入SDK多人同步​

📌

接入说明:

  • 接入YOMOV LBEVR分发平台的必选功能:播控系统通信、放映鉴权、大空间路径、多应用桥接通信

适用场景:

  • VR应用中有开发特定的多人同步玩法

  • 开发团队具有较好的技术实现及调试能力

一、初始化设置​

SDK初始化过程包括:底层插件加载、系统配置读取、播控系统接入、应用放映鉴权、大空间路径加载等LBE分发核心能力,是接入大空间分发的基础

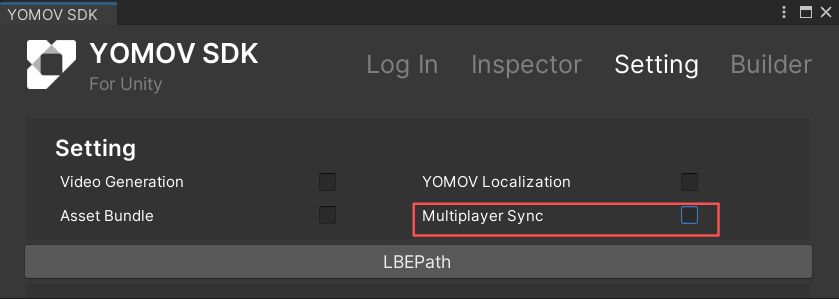

  1. 在菜单栏YOMOVSDK -> Setting中,关闭Multiplayer Sync选项

    1. 默认会勾选开启,关闭后则默认不使用YOMOV的多人同步功能

  2. 添加YOMOV初始化组件

    1. 打开VR应用的初始化场景,在YOMOV SDK菜单中,点击【Create YOMOVInitial】按钮

      在初始化场景中添加YOMOVInitial组件

      在初始化场景中添加YOMOVInitial组件

      添加YOMOVInitial组件

      添加YOMOVInitial组件

  3. 关联绑定XROrigin功能

    1. 打开创建好的YOMOVInitial预制体变体,将应用中自带的XR Origin物体拖拽到YOMOVInitial -> VRRig下,这里建议使用XRI中的手势交互变体

      XR Origin设置在VRRig节点下

      XR Origin设置在VRRig节点下

    2. 在YOMOVInitial中选中VRRig物体,在AddLBEInterator组件上点击【Add LBE Interactor】按钮,在XROrigin中一键添加大空间路径交互相关组件

      Add LBE Interactor操作入口

      Add LBE Interactor操作入口

      添加完成后效果

      添加完成后效果

    3. 在YOMOVInitial中选中MultiplayerServerConnect物体,在BindXROriginData组件上点击【Bind XROrigin Data】按钮,将XROrigin中位姿与手势数据跟多人同步组件进行绑定关联

      Bind XROrigin Data操作入口

      Bind XROrigin Data操作入口

      绑定完成后效果

      绑定完成后效果

【YOMOVInitial】组件描述:

GameObjects

Components

添加方式

YOMOVInitial

插件&配置读取、放映鉴权、运营系统通信

  • XRSDK Init:初始化读OpenXR、XRI等底层插件库

  • Core Config Manager:数据配置管理

  • XR Component Manager:一键添加并绑定VRRig中组件

    • 绑定按钮:Bind XROrigin Data
  • Yomov Client Manager:事件接收管理

  • Void Boundary:创建虚空空间

  • Yomov Act Manager:路径服务通信建联及数据读取

自动添加

MultiplayerServerConnect

多人服务器建联及数据同步

  • Single Avatar:发送玩家位姿数据给服务器

  • Hand Tracking Data Source:发送手势数据给服务器

  • Bind XROrigin Data:一键绑定XROrigin位姿及手势数据

自动添加

LBETestTool

测试工具

  • Test Tool Manager:测试工具管理器

自动添加

MenuList

自动添加

HandMenuWristButton

  • Hand Menu:手部菜单

自动添加

SceneSelectManager

  • Scene Select Manager:选择切换场景面板

  • Hand Menu Track:绑定手柄位置

自动添加

TimelineSpeedManager

  • Timeline Speed Manager:放映速度管理面板

  • Hand Menu Track:绑定手柄位置

自动添加

VRRig

  • AddLBEInterator:添加大空间交互相关组件

自动添加

XRInteractionManager

  • XR Interaction Manager

手动一键添加

EventSystem

  • Event System

  • XR UI Input Module:手柄数据输入映射管理

手动一键添加

XROrigin

自主创建

MainCamera

HeadTarget

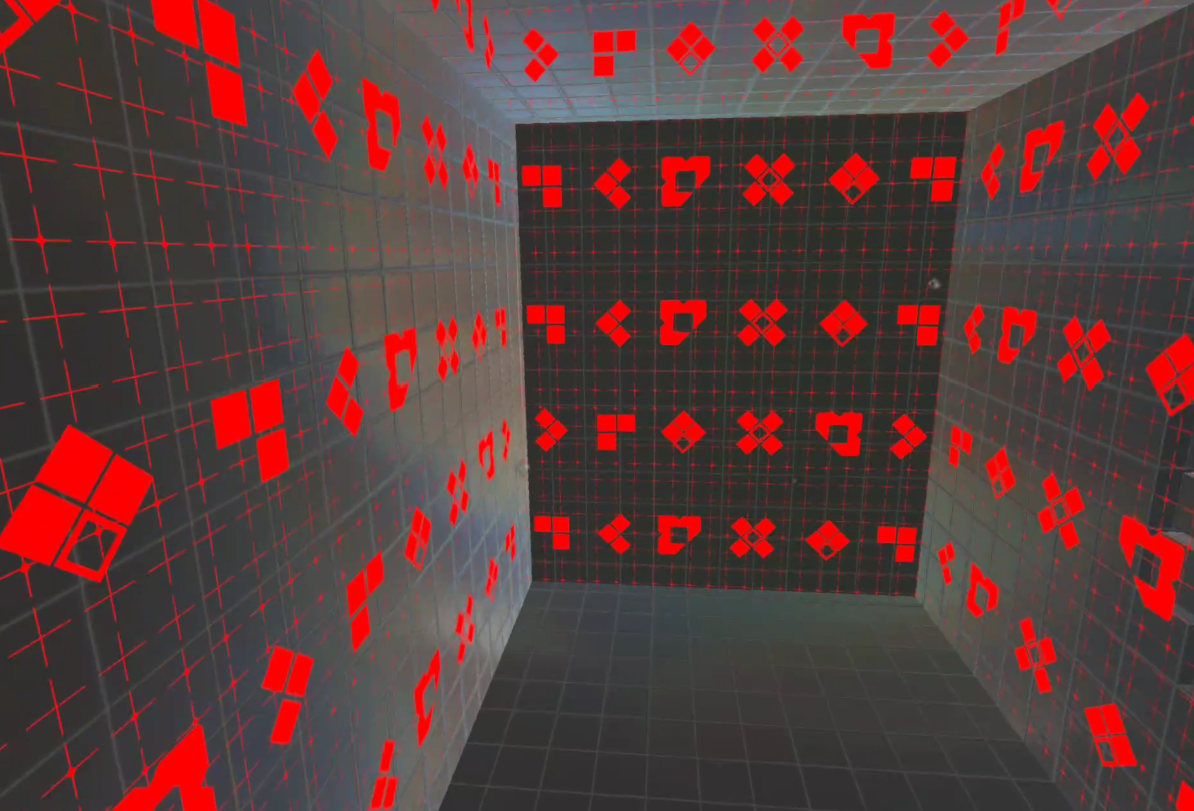

  • VR Boundary Target :玩家或手部靠近边界后回显

手动一键添加

Collider

  • Rigidbody

  • SphereCollider

手动一键添加

EyeBlink

  • Animator

  • Player Blink Controller:切换Act章节自动播控黑场转场特效

手动一键添加

Left Controller

LeftHandTarget

  • VR Boundary Target:玩家或手部靠近边界后回显

手动一键添加

Right Controller

RightHandTarget

  • VR Boundary Target:玩家或手部靠近边界后回显

手动一键添加

二、创建大空间路径​

详见:流程A -> 创建大空间路径

三、服务端设置​

内容服务端主要包含2个功能:玩家多人同步,桥接系统通信(多内容混播&实现播控指令);这里仅需要接入多应用桥接通信

  1. 如果应用采用其他类型的多人服务插件,可在YOMOVCore -> Sample中,找到BridgeClient文件,即内容服务器与桥接服务器通信代码示例,基于该示例自主修改完成内容服务器与桥接服务器通信相关代码

    1. 通信代码示例:详见SDK内代码
